سیستم حفاظت سقوط روی مخازن صنعتی
🏭 اجرای سیستم حفاظت سقوط(لایف لاین)روی مخازن صنعتی و تانک‌های ذخیره
طراحی، محاسبات، انتخاب تجهیزات و الزامات نصب Lifeline در صنایع نفت، گاز، پتروشیمی و صنایع سنگین
🛡️ Fall Protection
⚙️ Lifeline System
🏭 Industrial Tank
📋 HSE Engineering
سقوط روی مخازن صنعتی اهمیت دارد؟
مخازن صنعتی و تانک‌های ذخیره یکی از مهم‌ترین تجهیزات فرآیندی در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، فولاد، معادن و صنایع شیمیایی هستند. با وجود اینکه این تجهیزات برای ذخیره‌سازی مواد طراحی می‌شوند، اما در طول چرخه عمر خود نیازمند عملیات متعددی مانند بازرسی، تعمیرات، رنگ‌آمیزی، شست‌وشو، نصب تجهیزات، کنترل خوردگی و نگهداری دوره‌ای هستند.
بخش زیادی از این فعالیت‌ها روی قسمت فوقانی مخزن، سقف، مسیرهای دسترسی، نردبان‌ها و تجهیزات نصب‌شده روی سطح مخزن انجام می‌شود؛ بنابراین کارکنان در معرض یکی از مهم‌ترین خطرات صنعتی یعنی سقوط از ارتفاع قرار دارند.
⚠️ نکته مهم
برخلاف تصور عمومی، سقوط از روی مخازن فقط مربوط به ارتفاع زیاد نیست. حتی سقوط از ارتفاع‌های متوسط نیز می‌تواند به دلیل برخورد با سازه فلزی، تجهیزات، لبه‌های تیز یا سقوط داخل مخزن باعث آسیب‌های شدید یا مرگ شود.
به همین دلیل، طراحی و اجرای یک سیستم حفاظت سقوط (Fall Protection System) روی مخازن باید به‌عنوان یک پروژه مهندسی مستقل در نظر گرفته شود و صرفاً نصب یک کابل یا یک نقطه اتصال روی سقف مخزن نمی‌تواند ایمنی لازم را ایجاد کند.
🛡️ اهداف اصلی سیستم حفاظت سقوط
1️⃣ جلوگیری از سقوط
جلوگیری از رسیدن کاربر به منطقه خطر و کاهش احتمال وقوع حادثه.
2️⃣ توقف ایمن سقوط
متوقف کردن سقوط در صورت وقوع حادثه با استفاده از سیستم‌های استاندارد.
3️⃣ عملیات نجات
ایجاد امکان نجات سریع پس از سقوط و کاهش پیامدهای حادثه.

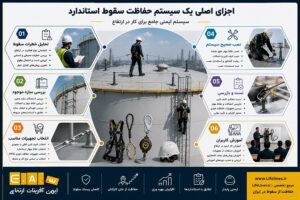

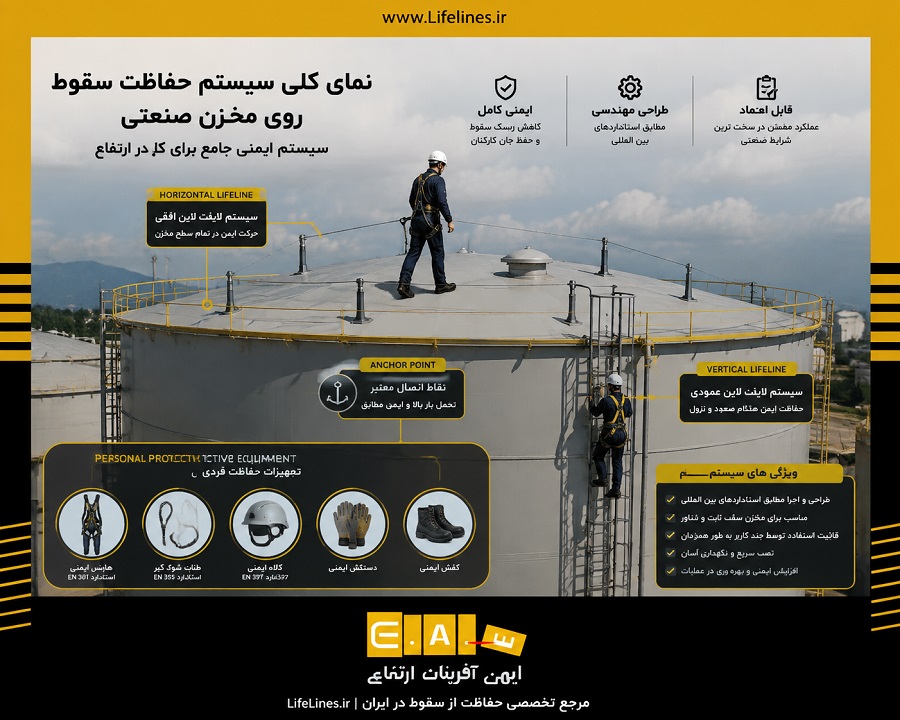

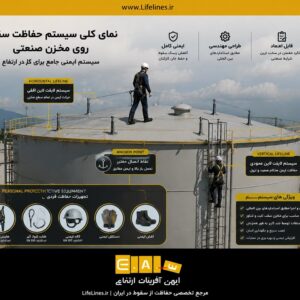

⚙️ اجزای اصلی یک سیستم حفاظت سقوط استاندارد
🎯 جمع‌بندی بخش اول
حفاظت سقوط روی مخازن صنعتی یک موضوع صرفاً تجهیزاتی نیست، بلکه یک فرآیند مهندسی شامل ارزیابی ریسک، طراحی سیستم، انتخاب تجهیزات، نصب صحیح و برنامه نجات است.
در صنایع نفت، گاز، پتروشیمی و صنایع سنگین، استفاده از سیستم‌های استاندارد Lifeline نقش مهمی در کاهش حوادث کار در ارتفاع دارد.
🚨 1. شناخت خطرات کار در ارتفاع روی مخازن صنعتی
مخازن صنعتی معمولاً دارای شرایط خاصی هستند که خطر سقوط را افزایش می‌دهد. برخلاف ساختمان‌ها که معمولاً دارای سطوح صاف و مسیرهای مشخص هستند، سطح مخازن ممکن است دارای شیب، انحنا، تجهیزات جانبی و محدودیت فضای کار باشد.
⚠️ سقوط از لبه سقف مخزن
یکی از رایج‌ترین سناریوهای حادثه، نزدیک شدن کاربر به لبه سقف هنگام انجام عملیات است.
⚠️ سقوط از سقف‌های شیب‌دار
سطوح مخروطی و شیب‌دار باعث افزایش احتمال لغزش و حرکت ناخواسته به سمت لبه می‌شوند.
⚠️ سقوط از بازشوها
دریچه‌ها، منهول‌ها و تجهیزات روی سقف می‌توانند نقاط پرخطر ایجاد کنند.
🏭 1-1. سقوط از لبه سقف مخزن
یکی از رایج‌ترین سناریوهای حادثه، نزدیک شدن کاربر به لبه سقف هنگام انجام عملیات است.
| عامل خطر | توضیح |
|---|---|
| 🛑 نبود جان‌پناه | نبود Guardrail باعث افزایش احتمال سقوط مستقیم می‌شود. |
| 💧 لغزندگی سطح | وجود روغن، آب یا مواد شیمیایی کنترل حرکت را دشوار می‌کند. |
| 🌬️ وزش باد | باد شدید می‌تواند تعادل کارکنان را کاهش دهد. |
💡 راهکار مهندسی
در این شرایط استفاده از سیستم‌های مهار سقوط مانند Horizontal Lifeline، Rigid Rail System و سیستم محدودکننده حرکت (Fall Restraint) می‌تواند احتمال رسیدن فرد به منطقه خطر را کاهش دهد.
📐 1-2. سقوط از روی سقف‌های شیب‌دار مخازن
بسیاری از مخازن ذخیره دارای سقف مخروطی (Cone Roof Tank) هستند. شیب این سقف‌ها باعث می‌شود کاربر هنگام حرکت به سمت لبه، کنترل کمتری داشته باشد.
🔍 1-3. سقوط از دریچه‌ها و بازشوهای سقف مخزن
روی بسیاری از مخازن تجهیزات مختلفی مانند Manhole، Nozzle، Vent و تجهیزات اندازه‌گیری نصب شده است.
| تجهیز | خطر | راهکار |
|---|---|---|
| Manhole | سقوط داخل مخزن | پوشش مقاوم یا حفاظت اطراف بازشو |
| Nozzle و Vent | گیرکردن یا از دست دادن تعادل | طراحی مسیر ایمن حرکت |
🪜 1-4. سقوط هنگام ورود و خروج از سقف مخزن
بسیاری از حوادث زمانی رخ می‌دهند که فرد در مرحله ورود به سقف مخزن یا هنگام خروج از نردبان، تعادل خود را از دست می‌دهد. نقطه انتقال بین نردبان و سطح سقف یکی از مهم‌ترین نقاط طراحی سیستم حفاظت سقوط محسوب می‌شود.
⬆️ مرحله صعود
کاربر هنگام بالا رفتن از نردبان در معرض سقوط عمودی قرار دارد.
🔄 نقطه انتقال
عبور از نردبان به سقف مخزن نیازمند طراحی ایمن و کنترل شده است.
⬇️ مرحله فرود
بازگشت از سقف مخزن نیز باید با سیستم حفاظت مناسب انجام شود.
💡 راهکارهای مهندسی

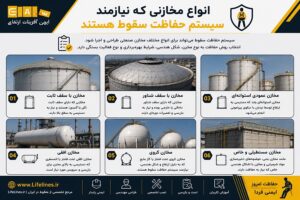

🏭 2. انواع مخازنی که نیازمند سیستم حفاظت سقوط هستند
سیستم حفاظت سقوط می‌تواند برای انواع مختلف مخازن صنعتی طراحی و اجرا شود. انتخاب روش حفاظت به نوع مخزن، شکل هندسی، شرایط بهره‌برداری و نوع فعالیت بستگی دارد.
| نوع مخزن | کاربرد | خطر اصلی سقوط |
|---|---|---|
| 🛢️ Fixed Roof Tank | ذخیره نفت، مواد شیمیایی و فرآورده‌ها | سقوط از لبه سقف |
| ⛽ Floating Roof Tank | ذخیره محصولات نفتی | سقوط هنگام حرکت روی سقف شناور |
| 📐 Cone Roof Tank | مخازن ذخیره عمودی | لغزش روی سطح شیب‌دار |
| ⭕ Dome Roof Tank | مخازن فرآیندی | دسترسی دشوار به سطح منحنی |
| 💧 مخزن آب صنعتی | نیروگاه‌ها و صنایع | سقوط هنگام تعمیرات |
| 🧪 مخزن مواد شیمیایی | صنایع فرآیندی | سقوط همراه با خطر مواد خطرناک |
📌 3. چرا نصب یک نقطه اتصال ساده روی مخزن کافی نیست؟
یکی از اشتباهات رایج در پروژه‌های صنعتی این است که تصور می‌شود با جوش دادن یک حلقه فلزی یا نصب یک Anchor Point ساده، مشکل حفاظت سقوط حل شده است.
⚙️ مسیر انتقال نیرو هنگام سقوط
🚨 هشدار مهندسی
اگر هر بخش از مسیر انتقال نیرو ظرفیت کافی نداشته باشد، سیستم در زمان حادثه عملکرد مورد انتظار را نخواهد داشت.
🎯 جمع‌بندی بخش اول مقاله
⚙️ بخش دوم: انتخاب سیستم مناسب حفاظت سقوط برای مخازن صنعتی
طراحی، انتخاب و اجرای سیستم‌های Horizontal Lifeline، Vertical Lifeline، Rigid Rail و Anchor Point روی مخازن صنعتی
🛡️ Fall Protection
🏭 Industrial Tank
⚙️ Lifeline Design
📐 Engineering
📖 5. انتخاب سیستم مناسب حفاظت سقوط برای مخازن صنعتی
انتخاب سیستم حفاظت سقوط روی مخازن یک تصمیم صرفاً تجهیزاتی نیست؛ بلکه یک تصمیم مهندسی است که باید بر اساس نوع فعالیت، هندسه مخزن، تعداد کاربران، شرایط محیطی، مسیر حرکت و قابلیت سازه انجام شود.
💡 اهداف اصلی طراحی سیستم
انتخاب اشتباه سیستم می‌تواند باعث ایجاد خطرات جدید شود. برای مثال، نصب یک لایف‌لاین افقی روی سقف مخزن بدون بررسی فاصله توقف سقوط ممکن است باعث برخورد فرد با زمین یا تجهیزات زیرین شود.
🪢 5-1. سیستم Horizontal Lifeline روی مخازن
سیستم Horizontal Lifeline یکی از رایج‌ترین راهکارهای حفاظت سقوط برای مخازن صنعتی است.
در این سیستم یک کابل یا ریل افقی در مسیر حرکت کاربران نصب می‌شود و فرد با استفاده از تجهیزات اتصال مانند Double Lanyard، Shock Absorber یا Self Retracting Lifeline در طول مسیر حرکت می‌کند.
🏭 کاربردهای معمول
⚙️ اجزای اصلی Horizontal Lifeline
| جزء سیستم | وظیفه |
|---|---|
| ⚓ End Anchor | انتقال نیرو در ابتدا و انتهای مسیر |
| 🔩 Intermediate Anchor | نگهداری مسیر و کنترل دهانه کابل |
| 🔗 Stainless Steel Cable | مسیر اتصال کاربر |
| 🛡️ Energy Absorber | کاهش نیروی ناشی از سقوط |
| 🚶 Traveler | حرکت کاربر روی سیستم |
📐 5-2. نکات مهم طراحی Horizontal Lifeline روی مخازن
📏 طول مسیر سیستم
طول مسیر باید براساس محدوده کاری، نقاط خطر و نیاز کاربران تعیین شود.
🔩 فاصله Anchorها
فاصله نقاط مهاری براساس نوع کابل، تعداد کاربران و طراحی سازنده تعیین می‌شود.
〰️ اثر Sag کابل
افتادگی کابل باید در محاسبات فاصله توقف سقوط لحاظ شود.
🚆 5-3. سیستم Rigid Rail روی مخازن
در برخی شرایط به جای کابل از سیستم ریل صلب استفاده می‌شود. در این سیستم یک ریل فلزی ثابت نصب شده و یک Traveler روی آن حرکت می‌کند.
⚠️ محدودیت‌های Rigid Rail
هزینه اولیه بالاتر و نیاز به طراحی سازه‌ای دقیق‌تر از مهم‌ترین موارد قابل توجه در این سیستم است.
🪜 5-4. سیستم Vertical Lifeline برای دسترسی به سقف مخزن
بسیاری از مخازن صنعتی دارای نردبان‌های عمودی برای دسترسی به سقف هستند. این مسیرها یکی از نقاط پرریسک کار در ارتفاع محسوب می‌شوند، زیرا کاربر در تمام طول مسیر صعود و فرود در معرض سقوط عمودی قرار دارد.
سیستم Vertical Lifeline با ایجاد یک مسیر حفاظت‌شده روی نردبان، امکان اتصال مداوم کاربر را فراهم می‌کند و در صورت سقوط، مکانیزم توقف سقوط فعال می‌شود.
🪜 مسیر صعود
ایجاد دسترسی ایمن برای حرکت کارکنان روی نردبان‌های بلند.
🔒 سیستم قفل شونده
فعال شدن مکانیزم توقف هنگام حرکت ناگهانی ناشی از سقوط.
🦺 اتصال دائم
حفظ اتصال کاربر در تمام مسیر حرکت عمودی.
⚙️ اجزای اصلی Vertical Lifeline
| جزء | عملکرد |
|---|---|
| 🔩 ریل یا کابل عمودی | مسیر حرکت سیستم ضد سقوط |
| 🛞 Fall Arrester | توقف سقوط کاربر |
| ⚓ Anchor بالا و پایین | تثبیت سیستم روی سازه |
| 🦺 Full Body Harness | اتصال ایمن کاربر |
⚓ 5-5. سیستم Anchor Point برای مخازن صنعتی
در شرایطی که نصب سیستم لایف‌لاین کامل امکان‌پذیر نباشد، استفاده از نقاط اتصال مهندسی‌شده (Anchor Point) می‌تواند یک راهکار مناسب باشد.
Anchor Point باید به گونه‌ای طراحی شود که توانایی تحمل نیروهای ایجاد شده در زمان سقوط را داشته باشد و اتصال آن به سازه مخزن کاملاً بررسی شود.
📍 Single Anchor Point
برای فعالیت‌های محدود در یک موقعیت مشخص.
🔄 Multi Directional Anchor
قابلیت استفاده در چند جهت حرکت.
🏗️ Structural Anchor
اتصال مستقیم به سازه اصلی مخزن.
🚨 هشدار طراحی Anchor
هر نقطه اتصال باید دارای طراحی، محاسبه و تأیید فرد صلاحیت‌دار باشد. استفاده از قطعات نامشخص یا جوشکاری بدون بررسی مهندسی خطرناک است.
📐 6. طراحی سیستم حفاظت سقوط روی سقف‌های شیب‌دار مخازن
سقف‌های مخروطی و شیب‌دار مخازن یکی از چالش‌برانگیزترین محیط‌ها برای اجرای سیستم حفاظت سقوط هستند. زاویه شیب باعث افزایش احتمال سر خوردن و ایجاد حرکت ناخواسته به سمت لبه می‌شود.
🔄 7. خطر سقوط آونگی (Swing Fall) در مخازن
یکی از خطرات مهم در استفاده از سیستم‌های لایف‌لاین، سقوط آونگی است. این حالت زمانی رخ می‌دهد که کاربر از مسیر مستقیم زیر نقطه اتصال فاصله داشته باشد و پس از سقوط مانند یک آونگ حرکت کند.
⚠️ پیامدهای سقوط آونگی
🛡️ 8. سیستم Fall Restraint برای مخازن صنعتی
سیستم Fall ARestraint یا سیستم محدودکننده سقوط با هدف جلوگیری از رسیدن کاربر به نقطه‌ای طراحی می‌شود که امکان سقوط از لبه وجود دارد. در این روش، طول سیستم اتصال به گونه‌ای انتخاب می‌شود که کاربر نتواند به منطقه خطر برسد.
🚫 جلوگیری از رسیدن به لبه
هدف اصلی سیستم، حذف امکان عبور کاربر از محدوده ایمن است.
📏 کنترل طول اتصال
طول سیستم اتصال باید متناسب با فاصله کاربر تا منطقه خطر تعیین شود.
✅ حذف سقوط آزاد
در صورت طراحی صحیح، کاربر قبل از رسیدن به لبه متوقف می‌شود.
💡 کاربرد Fall Restraint روی مخزن
این روش برای فعالیت‌هایی که کاربر باید در فاصله مشخصی از لبه سقف کار کند، می‌تواند گزینه مناسبی باشد؛ مشروط بر اینکه طراحی سیستم واقعاً مانع رسیدن فرد به منطقه سقوط شود.
🪂 9. سیستم Fall Arrest برای مخازن صنعتی
سیستم Fall Arrest برای شرایطی استفاده می‌شود که امکان حذف کامل خطر سقوط وجود ندارد و سیستم باید در صورت وقوع سقوط، حرکت فرد را متوقف کند.
در این روش، طراحی باید به گونه‌ای باشد که نیروی واردشده به بدن کاربر، تجهیزات و سازه در محدوده قابل قبول قرار گیرد و همچنین فضای کافی برای توقف سقوط وجود داشته باشد.
🔗 مسیر عملکرد سیستم Fall Arrest
🚨 نکته حیاتی
استفاده از Fall Arrest بدون محاسبه فاصله توقف سقوط می‌تواند باعث برخورد کاربر با سطح پایین‌تر، تجهیزات یا لبه‌های مخزن شود.

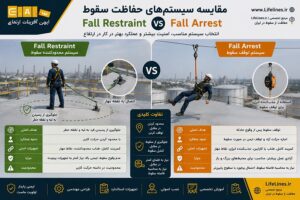

📊 10. مقایسه Fall Restraint و Fall Arrest
| ویژگی | Fall Restraint | Fall Arrest |
|---|---|---|
| 🎯 هدف | جلوگیری از رسیدن به محل سقوط | توقف سقوط پس از وقوع |
| ⬇️ سقوط آزاد | نباید رخ دهد | وجود سقوط آزاد در طراحی لحاظ می‌شود |
| 📏 فاصله توقف | اهمیت اصلی، جلوگیری از دسترسی به لبه است | باید محاسبه و کنترل شود |
| 🚑 نجات | خطر معلق ماندن کمتر است | برنامه نجات ضروری است |
🦺 11. انتخاب تجهیزات حفاظت فردی برای سیستم مخزن
سیستم حفاظت سقوط بدون انتخاب صحیح تجهیزات حفاظت فردی کامل نیست. هارنس، لنیارد، شوک‌ابزوربر، SRL و سایر تجهیزات اتصال باید با سیستم مهار سقوط و شرایط کاری سازگار باشند.
🦺 Full Body Harness
برای اتصال بدن کاربر به سیستم حفاظت سقوط استفاده می‌شود.
🪢 Energy Absorbing Lanyard
برای کاهش نیروهای ناشی از سقوط در سیستم‌های مناسب استفاده می‌شود.
🔄 SRL
امکان حرکت آزادتر کاربر و توقف سریع‌تر در شرایط مناسب را فراهم می‌کند.
🔗 Connector
اتصال ایمن بین اجزای سیستم را فراهم می‌کند.
🔄 12. استفاده از SRL روی مخازن
Self-Retracting Lifeline یا SRL در بسیاری از فعالیت‌های دسترسی و تعمیراتی روی مخازن کاربرد دارد. این تجهیز با جمع و باز شدن خودکار خط اتصال، آزادی حرکت بیشتری نسبت به لنیارد ثابت ایجاد می‌کند.
| مزیت | ملاحظه طراحی |
|---|---|
| 🚶 آزادی حرکت بیشتر | باید محدوده حرکت کنترل شود |
| ⚡ توقف سریع | نوع تجهیز و محل اتصال اهمیت دارد |
| 🔄 جمع‌شدن خودکار کابل | بازرسی و نگهداری منظم ضروری است |
📋 13. چک‌لیست انتخاب سیستم حفاظت سقوط
🎯 14. راهنمای انتخاب سیستم براساس نوع فعالیت
| فعالیت | خطر اصلی | سیستم قابل بررسی |
|---|---|---|
| 🔍 بازرسی سقف | سقوط از لبه | Horizontal Lifeline / Restraint |
| 🪜 صعود از نردبان | سقوط عمودی | Vertical Lifeline |
| 🛠️ تعمیرات موضعی | حرکت نزدیک لبه | Anchor Point / SRL |
| 🏗️ فعالیت مکرر | دسترسی مستمر | Permanent Lifeline / Rigid Rail |
📚 15. استانداردها و مراجع فنی مرتبط
EN 795
EN 353
EN 360
EN 355
ANSI Z359
OSHA
HSE
انتخاب و اجرای سیستم باید علاوه بر الزامات استانداردهای مربوطه، براساس دستورالعمل سازنده، مشخصات پروژه، شرایط سازه و الزامات قانونی و HSE محل کار انجام شود.
🎯 جمع‌بندی بخش دوم
🏗️ بخش سوم: طراحی مهندسی سیستم حفاظت سقوط روی مخازن صنعتی
اجرای سیستم حفاظت سقوط روی مخازن صنعتی تنها نصب تجهیزات نیست، بلکه یک فرآیند مهندسی شامل بررسی سازه، ارزیابی ریسک، انتخاب سیستم مناسب، محاسبات نیرو، انتخاب متریال و کنترل کیفیت نصب است.
📐 طراحی
تعیین نوع سیستم، مسیر حرکت و نقاط اتصال.
🔍 بررسی سازه
اطمینان از ظرفیت تحمل نیروهای ایجاد شده.
🛠️ اجرا
نصب استاندارد و کنترل کیفیت سیستم.
🔍 16. ارزیابی اولیه مخزن قبل از طراحی سیستم حفاظت سقوط
قبل از انتخاب هر نوع سیستم حفاظت سقوط، شرایط واقعی مخزن باید بررسی شود. اطلاعات جمع‌آوری شده در این مرحله پایه اصلی طراحی مهندسی خواهد بود.

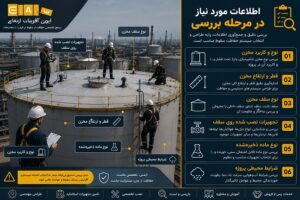

📋 اطلاعات مورد نیاز در مرحله بررسی
🏗️ 17. بررسی سازه مخزن برای نصب سیستم حفاظت سقوط
یکی از مهم‌ترین مراحل اجرای سیستم حفاظت سقوط، بررسی توانایی سازه مخزن برای تحمل نیروهای ناشی از سقوط است.
نصب یک Anchor یا Lifeline بدون بررسی سازه‌ای می‌تواند باعث ایجاد نقطه ضعف در سیستم شود و در زمان حادثه عملکرد مورد انتظار را نداشته باشد.
⚙️ موارد بررسی سازه‌ای
| پارامتر | اهمیت |
|---|---|
| 🔩 ضخامت ورق سقف | بررسی ظرفیت تحمل بار |
| 🔗 محل اتصال سازه‌ای | انتقال صحیح نیرو |
| ⚖️ وزن تجهیزات موجود | کنترل بار اضافی |
| 🌡️ خوردگی و فرسایش | اطمینان از سلامت سازه |
⚡ 18. مسیر انتقال نیرو هنگام سقوط
در طراحی سیستم حفاظت سقوط باید مسیر انتقال نیرو از بدن کاربر تا سازه نهایی به صورت کامل بررسی شود.
🚨 هشدار مهندسی
ضعف در هر قسمت از این زنجیره می‌تواند باعث شکست کل سیستم حفاظت سقوط شود.
🔩 19. انتخاب متریال مناسب برای سیستم حفاظت سقوط مخازن
مخازن صنعتی معمولاً در محیط‌هایی با رطوبت، مواد شیمیایی، بخارات خورنده و شرایط سخت کاری قرار دارند؛ بنابراین انتخاب متریال تجهیزات اهمیت زیادی دارد.
✨ Stainless Steel 316
مقاومت بالا در برابر خوردگی و مناسب برای محیط‌های صنعتی سخت.
🔧 Stainless Steel 304
برای شرایط عمومی‌تر صنعتی قابل استفاده است.
⚙️ Galvanized Steel
در برخی محیط‌ها به عنوان گزینه اقتصادی استفاده می‌شود.
🎯 جمع‌بندی بخش سوم
⚡ 20. محاسبه نیروهای وارد شده هنگام سقوط در سیستم حفاظت سقوط مخازن
یکی از مهم‌ترین مراحل طراحی سیستم حفاظت سقوط، بررسی نیروهایی است که در زمان سقوط به تجهیزات، نقاط اتصال و سازه مخزن وارد می‌شود. این نیروها باید قبل از اجرای سیستم بررسی و کنترل شوند.
در یک سیستم مهندسی حفاظت سقوط، هدف تنها متوقف کردن سقوط نیست؛ بلکه باید نیروی انتقال‌یافته به بدن کاربر و سازه در محدوده ایمن قرار گیرد.
📊 عوامل موثر بر نیروی سقوط
🪢 21. نقش جاذب انرژی (Energy Absorber) در سیستم سقوط
جاذب انرژی یکی از مهم‌ترین اجزای سیستم Fall Arrest است که با افزایش طول کنترل‌شده هنگام سقوط، انرژی ناشی از سقوط را کاهش می‌دهد.
🛡️ کاهش ضربه
کاهش نیروی انتقال یافته به بدن کاربر.
⚙️ حفاظت تجهیزات
کاهش بار ناگهانی وارد شده به Anchor و سازه.
📏 کنترل فاصله توقف
تأثیر مستقیم در محاسبه فضای مورد نیاز سقوط.
🚨 نکته مهم
پس از هر سقوط، تجهیزاتی که جاذب انرژی آنها فعال شده است باید از سرویس خارج و طبق دستورالعمل سازنده بررسی شوند.
📏 22. محاسبه فاصله توقف سقوط (Fall Clearance) روی مخازن
یکی از مهم‌ترین خطاها در اجرای سیستم‌های حفاظت سقوط، نصب سیستم بدون بررسی فضای کافی برای توقف سقوط است.
فاصله توقف سقوط باید به گونه‌ای باشد که پس از فعال شدن سیستم، کاربر با سطح پایین‌تر، تجهیزات، لبه مخزن یا موانع موجود برخورد نکند.
📐 عوامل موثر در Fall Clearance
| عامل | تاثیر |
|---|---|
| 🪢 طول لنیارد | افزایش طول باعث افزایش مسیر سقوط می‌شود. |
| ⚡ طول باز شدن جاذب انرژی | افزایش فاصله توقف سیستم |
| 🦺 قد کاربر | فضای لازم برای توقف بدن |
| ↕️ ضریب ایمنی | تأمین فضای اضافی ایمن |
⚓ 23. طراحی و جانمایی نقاط مهاری (Anchor Point) روی مخازن
محل قرارگیری Anchor Point تأثیر مستقیم بر عملکرد سیستم حفاظت سقوط دارد. حتی یک نقطه اتصال با مقاومت بالا، اگر در محل نامناسب نصب شود، ممکن است باعث افزایش خطر سقوط شود.
💡 اصول جانمایی Anchor
بهترین موقعیت Anchor معمولاً نقطه‌ای است که کاربر بتواند بدون ایجاد فاصله زیاد از نقطه اتصال، تمام محدوده کاری مورد نیاز را پوشش دهد.
📐 24. فاصله‌گذاری Anchor ها در سیستم Horizontal Lifeline
در سیستم‌های کابل افقی، فاصله بین نقاط مهاری باید براساس طراحی سازنده، طول مسیر، تعداد کاربران و نیروهای ایجاد شده هنگام سقوط تعیین شود.
| پارامتر طراحی | تأثیر |
|---|---|
| 📏 فاصله بین ساپورت‌ها | کنترل خیز کابل و نیروها |
| 👥 تعداد کاربران | افزایش بار طراحی سیستم |
| 〰️ میزان Sag کابل | تأثیر روی فاصله سقوط |
🔧 25. مراحل اجرایی نصب سیستم حفاظت سقوط روی مخازن صنعتی
اجرای سیستم حفاظت سقوط باید مطابق نقشه‌های طراحی، دستورالعمل سازنده تجهیزات، الزامات استاندارد و روش اجرایی مصوب پروژه انجام شود. هرگونه تغییر در محل نصب یا اجزای سیستم باید قبل از اجرا بررسی مهندسی شود.
1️⃣ بررسی مدارک فنی
بررسی نقشه‌ها، مشخصات تجهیزات، محاسبات طراحی و دستورالعمل نصب.
2️⃣ آماده‌سازی محل
بررسی وضعیت سقف مخزن، دسترسی‌ها، خوردگی و شرایط کار.
3️⃣ نصب اجزا
نصب Anchor، کابل، ریل، براکت‌ها و تجهیزات اتصال.
4️⃣ کنترل نهایی
بازرسی، تست و تأیید عملکرد سیستم.
🪢 26. روش نصب سیستم Horizontal Lifeline روی سقف مخزن
سیستم Horizontal Lifeline معمولاً شامل کابل فولادی، نقاط مهاری ابتدا و انتها، ساپورت‌های میانی، جاذب انرژی و ترولر متحرک است. نصب صحیح هر یک از این اجزا برای عملکرد ایمن سیستم ضروری است.
| مرحله نصب | شرح فعالیت |
|---|---|
| 📍 تعیین مسیر | مشخص کردن مسیر حرکت ایمن کاربر روی سقف مخزن |
| ⚓ نصب Anchorها | اتصال نقاط مهاری به بخش مقاوم سازه |
| 🔩 نصب براکت‌ها | تنظیم فاصله و راستای سیستم |
| 🪢 نصب کابل | تنظیم کشش و نصب متعلقات کابل |
| 🔍 بازرسی نهایی | کنترل تمام اجزا قبل از بهره‌برداری |
🪜 27. اجرای سیستم Vertical Lifeline روی نردبان مخازن
نصب سیستم عمودی روی نردبان مخازن نیازمند دقت بالا است زیرا کاربر در مسیر صعود و فرود به صورت مستقیم در معرض سقوط قرار دارد.
👷 28. الزامات تیم نصب سیستم حفاظت سقوط
اجرای سیستم‌های حفاظت سقوط باید توسط افراد دارای دانش فنی، تجربه کار در ارتفاع و آشنایی با استانداردهای مرتبط انجام شود.
📋 صلاحیت‌های مورد نیاز تیم اجرا
✅ 29. کنترل کیفیت نصب سیستم حفاظت سقوط
پس از پایان نصب، سیستم باید از نظر کیفیت اجرا، صحت اتصالات و تطابق با طراحی بررسی شود.
| مورد کنترل | روش بررسی |
|---|---|
| 🔩 اتصالات مکانیکی | بازرسی چشمی و کنترل گشتاور |
| 🪢 کابل و ریل | بررسی سلامت و نصب صحیح |
| ⚓ Anchor Point | بررسی محل و اتصال |
| 📄 مدارک سیستم | تطبیق با مستندات سازنده |
⚠️ 30. خطاهای رایج در اجرای سیستم حفاظت سقوط مخازن
🎯 جمع‌بندی نهایی بخش سوم
📚 بخش چهارم: استانداردها، بازرسی، نگهداری و مدیریت چرخه عمر سیستم حفاظت سقوط روی مخازن صنعتی
یک سیستم حفاظت سقوط پس از نصب، یک تجهیز ثابت و بدون نیاز به مراقبت نیست. عملکرد ایمن سیستم در طول زمان وابسته به بازرسی‌های دوره‌ای، نگهداری مناسب، آموزش کاربران، ثبت سوابق و مدیریت صحیح چرخه عمر تجهیزات است.
📋 بازرسی
بررسی وضعیت فیزیکی و عملکردی اجزای سیستم.
🔧 نگهداری
حفظ عملکرد تجهیزات و جلوگیری از خرابی.
📄 مستندسازی
ثبت اطلاعات نصب، تعمیرات و کنترل‌ها.
🌍 31. استانداردهای بین‌المللی مرتبط با حفاظت سقوط روی مخازن صنعتی
طراحی، نصب و نگهداری سیستم‌های حفاظت سقوط باید بر اساس استانداردهای معتبر بین‌المللی و دستورالعمل سازندگان تجهیزات انجام شود.
🛡️ EN 795
الزامات مربوط به تجهیزات مهار سقوط و Anchor Deviceها.
🪜 EN 353
سیستم‌های لایف‌لاین عمودی و تجهیزات توقف سقوط روی مسیرهای ثابت.
🔄 EN 360
الزامات تجهیزات Self Retracting Lifeline.
🪢 EN 355
الزامات جاذب انرژی در تجهیزات حفاظت سقوط.
⚙️ ANSI Z359
مجموعه استانداردهای آمریکایی برای سیستم‌های حفاظت سقوط.
🏭 OSHA
الزامات ایمنی کار در ارتفاع در محیط‌های صنعتی.
💡 نکته مهندسی
رعایت استاندارد به معنی حذف نیاز به طراحی مهندسی نیست. هر مخزن دارای شرایط خاص سازه‌ای، محیطی و عملیاتی است و سیستم باید متناسب با شرایط پروژه طراحی شود.
🔍 32. بازرسی اولیه سیستم حفاظت سقوط پس از نصب
پس از پایان نصب سیستم حفاظت سقوط روی مخزن، قبل از بهره‌برداری باید یک بازرسی کامل انجام شود تا اطمینان حاصل شود سیستم مطابق طراحی اجرا شده است.
| مورد بررسی | هدف بازرسی |
|---|---|
| ⚓ Anchor Point | کنترل محل نصب، اتصال و سلامت سازه |
| 🪢 کابل یا ریل | بررسی آسیب، کشش و نصب صحیح |
| 🔩 اتصالات | اطمینان از سفتی و سلامت قطعات |
| 📄 مدارک فنی | تطبیق سیستم اجرا شده با طراحی |
📅 33. برنامه بازرسی دوره‌ای سیستم حفاظت سقوط مخازن
بازرسی دوره‌ای برای اطمینان از آمادگی سیستم در شرایط واقعی کار ضروری است. دوره زمانی بازرسی باید بر اساس دستورالعمل سازنده، شرایط محیطی و میزان استفاده تعیین شود.

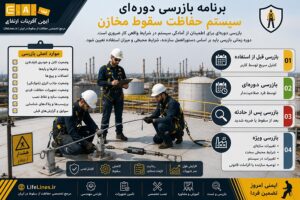

🗓️ بازرسی قبل از استفاده
کنترل سریع توسط کاربر
📆 بازرسی دوره‌ای
توسط فرد صلاحیت‌دار
🔎 بازرسی پس از حادثه
بعد از سقوط یا ضربه شدید
🏭 بازرسی ویژه
پس از تغییرات یا تعمیرات
📋 34. چک‌لیست بازرسی سیستم حفاظت سقوط روی مخزن
🔧 35. نگهداری و افزایش عمر سیستم حفاظت سقوط
نگهداری صحیح باعث افزایش طول عمر تجهیزات و کاهش احتمال خرابی در شرایط اضطراری می‌شود.
🎯 جمع‌بندی بخش چهارم
🚨 بخش پنجم: برنامه نجات، آموزش کاربران و الزامات HSE بهره‌برداری سیستم حفاظت سقوط روی مخازن صنعتی
اجرای یک سیستم حفاظت سقوط تنها زمانی کامل محسوب می‌شود که علاوه بر طراحی و نصب صحیح، برنامه مدیریت شرایط اضطراری، آموزش کاربران، ارزیابی ریسک و روش‌های کنترل عملیات نیز تعریف شده باشد.
🚑 برنامه نجات
واکنش سریع پس از وقوع سقوط و کاهش پیامدهای حادثه.
🦺 آموزش
افزایش توانایی کاربران برای استفاده صحیح از سیستم.
📊 ارزیابی ریسک
شناسایی خطرات قبل از شروع فعالیت.
🚑 36. طراحی برنامه نجات از سقوط روی مخازن صنعتی
هر سیستم حفاظت سقوط باید همراه با یک برنامه نجات مشخص باشد. در صورت وقوع سقوط، زمان واکنش اهمیت زیادی دارد زیرا فرد ممکن است برای مدت طولانی در حالت معلق باقی بماند.
📋 اجزای اصلی برنامه نجات
| موضوع | شرح |
|---|---|
| 👥 تیم نجات | تعیین افراد آموزش‌دیده برای عملیات نجات |
| 🧰 تجهیزات نجات | طناب، کیت نجات، سه‌پایه یا تجهیزات دسترسی مناسب |
| 📞 ارتباطات | روش اطلاع‌رسانی و درخواست کمک اضطراری |
| 🏥 مراقبت پزشکی | ارزیابی وضعیت فرد پس از نجات |
⚠️ 37. خطر Suspension Trauma در سیستم‌های حفاظت سقوط
پس از توقف سقوط، فرد ممکن است در حالت آویزان از هارنس باقی بماند. این شرایط می‌تواند باعث ایجاد مشکلات فیزیولوژیکی شود و نیازمند واکنش سریع تیم نجات است.
🚨 هشدار HSE
داشتن سیستم حفاظت سقوط بدون برنامه نجات، یک نقص مهم در مدیریت ایمنی کار در ارتفاع محسوب می‌شود.
🦺 38. آموزش کاربران سیستم حفاظت سقوط مخازن
کاربرانی که روی مخازن صنعتی فعالیت می‌کنند باید علاوه بر آموزش عمومی کار در ارتفاع، با عملکرد سیستم نصب‌شده در محل کار خود آشنا باشند.
📊 39. ارزیابی ریسک فعالیت روی مخازن صنعتی
قبل از شروع هر فعالیت روی مخزن باید خطرات موجود شناسایی و اقدامات کنترلی مناسب تعیین شود.
| خطر | کنترل پیشنهادی |
|---|---|
| ⬇️ سقوط از ارتفاع | استفاده از سیستم حفاظت سقوط مناسب |
| 🔥 مواد قابل اشتعال | مجوز کار گرم و کنترل منابع اشتعال |
| 🌬️ شرایط جوی | کنترل باد، بارندگی و شرایط محیطی |
| 🛠️ سقوط ابزار | استفاده از تجهیزات جلوگیری از سقوط اشیا |
📄 40. نقش مجوز کار در ارتفاع (Work Permit) در عملیات روی مخازن
کار روی مخازن صنعتی باید تحت سیستم مجوز کار انجام شود تا اطمینان حاصل شود تمام کنترل‌های ایمنی قبل از شروع فعالیت اجرا شده‌اند.
🎯 جمع‌بندی بخش پنجم
🏭 بخش ششم: نمونه‌های اجرایی، مقایسه سیستم‌ها، هزینه‌ها و چک‌لیست نهایی تحویل سیستم حفاظت سقوط روی مخازن صنعتی
در این بخش، نمونه‌های اجرایی سیستم‌های حفاظت سقوط روی مخازن صنعتی بررسی شده و معیارهای انتخاب سیستم مناسب، هزینه‌های مؤثر، اشتباهات رایج پروژه‌ها و الزامات تحویل نهایی سیستم ارائه می‌شود.
🏭 نمونه اجرایی
بررسی کاربرد سیستم‌ها در شرایط واقعی صنعتی.
⚙️ انتخاب سیستم
مقایسه راهکارهای مختلف حفاظت سقوط.
📋 تحویل پروژه
کنترل نهایی و مستندسازی سیستم.
🏭 41. نمونه اجرای سیستم حفاظت سقوط روی مخزن سقف ثابت (Fixed Roof Tank)
مخازن سقف ثابت یکی از رایج‌ترین تجهیزات ذخیره‌سازی در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و صنایع شیمیایی هستند. فعالیت‌هایی مانند بازرسی، تعمیرات، رنگ‌آمیزی و کنترل تجهیزات روی سقف این مخازن نیازمند سیستم حفاظت سقوط مناسب است.
⚙️ راهکارهای معمول برای مخازن سقف ثابت
| سیستم | کاربرد |
|---|---|
| 🪢 Horizontal Lifeline | ایجاد مسیر حرکت ایمن روی سقف مخزن |
| ⚓ Anchor Point | مناسب برای فعالیت‌های محدود و تعمیرات موضعی |
| 🦺 Fall Restraint | جلوگیری از رسیدن کاربر به لبه خطر |
🛢️ 42. سیستم حفاظت سقوط در مخازن سقف شناور (Floating Roof Tank)
مخازن سقف شناور دارای شرایط کاری متفاوتی هستند زیرا سطح کاری متحرک بوده و خطرات خاصی مانند اختلاف ارتفاع، حرکت سقف و وجود فضای باز اطراف مخزن وجود دارد.
⚙️ 43. مقایسه سیستم‌های مختلف حفاظت سقوط روی مخازن
| سیستم | مزایا | محدودیت |
|---|---|---|
| 🪢 Cable Lifeline | پوشش مسیر طولانی و چند کاربر | نیازمند طراحی دقیق |
| 🛤️ Rigid Rail | کاهش خطر سقوط آونگی | هزینه نصب بالاتر |
| ⚓ Anchor Point | ساده و مناسب کارهای محدود | محدوده حرکت محدود |
| 🪜 Vertical Lifeline | ایمنی مسیرهای عمودی | فقط برای مسیر صعود |
💰 44. عوامل مؤثر بر هزینه اجرای سیستم حفاظت سقوط مخازن
هزینه اجرای سیستم حفاظت سقوط فقط مربوط به قیمت تجهیزات نیست و عوامل مختلف مهندسی، اجرایی و عملیاتی در آن تأثیر دارند.
⚠️ 45. اشتباهات رایج در پروژه‌های حفاظت سقوط مخازن
📋 46. چک‌لیست تحویل نهایی سیستم حفاظت سقوط
❓ سوالات متداول درباره سیستم حفاظت سقوط مخازن
❓ آیا نصب لایف‌لاین روی هر مخزنی امکان‌پذیر است؟
خیر. قبل از نصب باید مقاومت سازه، شرایط محیطی و نوع فعالیت بررسی شود.
❓ آیا سیستم حفاظت سقوط نیاز به بازرسی دارد؟
بله. بازرسی دوره‌ای برای اطمینان از عملکرد صحیح سیستم ضروری است.
❓ آیا فقط داشتن هارنس برای کار روی مخزن کافی است؟
خیر. هارنس تنها یکی از اجزای سیستم است و باید همراه با سیستم مهار سقوط مناسب استفاده شود.
🎯 جمع‌بندی نهایی مقاله
اجرای سیستم حفاظت سقوط روی مخازن صنعتی و تانک‌های ذخیره یک فرآیند مهندسی و مدیریتی است که از شناسایی خطرات آغاز شده و با طراحی، نصب، آموزش، بازرسی و بهبود مستمر ادامه پیدا می‌کند.
یک سیستم موفق باید علاوه بر جلوگیری از سقوط، امکان واکنش سریع در شرایط اضطراری و کاهش پیامدهای حادثه را نیز فراهم کند.
این مقاله با عنوان «اجرای سیستم حفاظت سقوط روی مخازن صنعتی و تانک‌های ذخیره» توسط شرکت ایمن آفرینان ارتفاع تهیه و تدوین شده است و با هدف ارائه یک راهنمای تخصصی و کاربردی برای مهندسان HSE، مدیران ایمنی، کارشناسان فنی، پیمانکاران و فعالان حوزه کار در ارتفاع تهیه شده است.
در این مقاله، فرآیند اجرای سیستم حفاظت سقوط از مرحله شناسایی خطر و ارزیابی شرایط مخزن تا انتخاب تجهیزات، طراحی سیستم، نصب، بازرسی، نگهداری و آموزش کاربران بررسی شده است. در طراحی سیستم حفاظت سقوط روی مخازن، عواملی مانند نوع و کاربرد مخزن، قطر و ارتفاع، نوع سقف، تجهیزات نصب‌شده، شرایط محیطی، خوردگی، مسیرهای دسترسی و نوع فعالیت کارکنان باید پیش از انتخاب تجهیزات مورد بررسی قرار گیرند.
راهکار حفاظت سقوط می‌تواند شامل Horizontal Lifeline، Vertical Lifeline، Anchor Point، Fall Restraint، Fall Arrest و تجهیزات حفاظت فردی مانند Full Body Harness، Energy Absorber و Connecting Devices باشد. انتخاب هر یک از این راهکارها باید متناسب با شرایط واقعی پروژه و بر اساس ارزیابی ریسک و الزامات فنی انجام شود.یکی از نکات مهم در اجرای سیستم حفاظت سقوط، توجه به این موضوع است که صرفاً نصب یک لایف‌لاین به معنی ایمن شدن مخزن نیست. ظرفیت و مقاومت سازه، نقاط اتصال، مسیر حرکت کاربر، فاصله توقف سقوط، ، امکان برخورد با تجهیزات یا سازه‌های زیرین، روش نجات پس از سقوط و شرایط بهره‌برداری باید به صورت یکپارچه بررسی شوند.همچنین پس از نصب، سیستم باید مطابق دستورالعمل سازنده و برنامه بازرسی مشخص، به صورت دوره‌ای کنترل شود. بازرسی قبل از استفاده، بازرسی دوره‌ای توسط فرد صلاحیت‌دار و بازرسی پس از سقوط یا وارد شدن ضربه شدید، از بخش‌های مهم مدیریت چرخه عمر سیستم حفاظت سقوط هستند.
شرکت ایمن آفرینان ارتفاع با تمرکز بر حوزه حفاظت از سقوط و کار در ارتفاع، خدمات تخصصی مرتبط با مشاوره، طراحی، تأمین، نصب و ارزیابی سیستم‌های حفاظت سقوط و لایف‌لاین را برای پروژه‌های صنعتی ارائه می‌کند.
LifeLines.ir | مرجع تخصصی حفاظت از سقوط در ایران
این محتوا با هدف ارتقای دانش فنی و فرهنگ ایمنی در زمینه حفاظت از سقوط تهیه شده است. اطلاعات ارائه‌شده جایگزین طراحی مهندسی، ارزیابی ریسک پروژه، دستورالعمل سازنده یا الزامات قانونی و استانداردهای لازم برای یک پروژه مشخص نیست و اجرای سیستم باید توسط افراد و مجموعه‌های دارای صلاحیت فنی انجام شود.
ایمن آفرینان ارتفاع
مرجع تخصصی حفاظت از سقوط در ایران
📘 این مقاله جامع توسط تیم تخصصی ایمن آفرینان ارتفاع با بهره‌گیری از تجربیات میدانی، مطالعات آکادمیک و مستندات معتبر بین‌المللی تدوین شده است.
📅© ۱۴۰۶ – تمامی حقوق محفوظ است.
LifeLines.ir
