مقدمه

در بسیاری از صنایع سنگین، دسترسی ایمن به نقاط مرتفع همواره یکی از مهم‌ترین چالش‌های عملیاتی محسوب می‌شود. در پروژه‌های نفت و گاز، پالایشگاه‌ها، صنایع پتروشیمی، نیروگاه‌ها، معادن، اسکله‌های دریایی، پروژه‌های ساختمانی و کارخانه‌های فولاد، گاهی شرایطی ایجاد می‌شود که امکان استفاده از داربست، بالابر هیدرولیکی یا تجهیزات دسترسی متداول وجود ندارد. در چنین شرایطی، سبد حمل نفر (Man Basket) به‌عنوان یک راهکار ویژه و کنترل‌شده مورد استفاده قرار می‌گیرد.

با وجود کاربرد گسترده این تجهیزات، استفاده از Man Basket همواره به‌عنوان یکی از فعالیت‌های پرخطر (High Risk Activity) شناخته می‌شود؛ زیرا در این روش، جان افراد مستقیماً به عملکرد صحیح جرثقیل، تجهیزات لیفتینگ، شرایط محیطی و رعایت الزامات ایمنی وابسته است. به همین دلیل، اغلب استانداردهای بین‌المللی استفاده از سبد حمل نفر را تنها در شرایط خاص و پس از انجام ارزیابی ریسک، صدور مجوز کار و اجرای کنترل‌های مهندسی مجاز می‌دانند.

در ایران نیز با استناد به قانون کار، آیین‌نامه‌های حفاظت فنی، الزامات وزارت تعاون، کار و رفاه اجتماعی، مقررات HSE وزارت نفت و دستورالعمل‌های شرکت‌های بزرگ صنعتی، استفاده از Man Basket تنها در شرایط مشخص و تحت نظارت افراد صلاحیت‌دار مجاز است.

این مقاله با رویکردی مهندسی، کاربردی و مطابق با استانداردهای معتبر، تمامی جنبه‌های مرتبط با سبد حمل نفر را بررسی می‌کند؛ از تعریف و انواع آن گرفته تا اصول طراحی، الزامات قانونی، معیارهای ایمنی و بهترین شیوه‌های بهره‌برداری.

Man Basket چیست؟

Man Basket یا Personnel Basket سازه‌ای فلزی و مهندسی‌شده است که برای حمل ایمن یک یا چند نفر توسط جرثقیل، تاورکرین، جرثقیل دریایی یا سایر تجهیزات بالابر طراحی می‌شود. این سبد به گونه‌ای ساخته می‌شود که افراد بتوانند در شرایط کنترل‌شده به نقاطی دسترسی پیدا کنند که استفاده از تجهیزات متداول امکان‌پذیر نیست.

برخلاف تصور رایج، Man Basket یک وسیله حمل‌ونقل عمومی یا جایگزین دائمی بالابرهای نفر نیست؛ بلکه تجهیزی ویژه برای شرایط استثنایی محسوب می‌شود و استفاده از آن مستلزم رعایت مجموعه‌ای از الزامات فنی و ایمنی است.

به‌طور معمول، ظرفیت سبدهای حمل نفر از یک تا شش نفر متغیر است و طراحی آن بر اساس ظرفیت بار، نوع جرثقیل، شرایط محیطی و استانداردهای مربوط انجام می‌شود.

چرا از Man Basket استفاده می‌شود؟

در بسیاری از پروژه‌های صنعتی، نصب داربست یا استفاده از بالابرهای متداول به دلایل فنی، اقتصادی یا زمانی امکان‌پذیر نیست. در چنین شرایطی، سبد حمل نفر می‌تواند دسترسی موقت و کنترل‌شده به محل کار را فراهم کند.

از مهم‌ترین دلایل استفاده از Man Basket می‌توان به موارد زیر اشاره کرد:

• دسترسی به تجهیزات نصب‌شده در ارتفاع
• انجام تعمیرات اضطراری
• اجرای عملیات بازرسی فنی
• نصب تجهیزات صنعتی
• تعمیر خطوط لوله
• بازرسی مخازن ذخیره
• عملیات در اسکله‌ها و سکوهای دریایی
• تعمیر تجهیزات جرثقیل‌های بندری
• انجام تست‌های غیرمخرب (NDT)
• رنگ‌آمیزی و پوشش‌دهی صنعتی
• نصب تجهیزات برق و ابزار دقیق
• دسترسی به برج‌های خنک‌کننده
• عملیات روی فلرهای پالایشگاهی
• تعمیر سازه‌های فولادی
• عملیات امداد و نجات در شرایط خاص

کاربرد Man Basket در صنایع مختلف

صنایع نفت و گاز

در پالایشگاه‌ها و واحدهای فرآورش نفت و گاز، بسیاری از تجهیزات در ارتفاع نصب شده‌اند. در زمان توقف اضطراری (Shutdown) یا تعمیرات اساسی (Overhaul)، استفاده از Man Basket امکان دسترسی سریع و کنترل‌شده را فراهم می‌کند.

نمونه کاربردها:

• تعمیر فلر
• نصب ولوهای مرتفع
• تعمیر خطوط انتقال
• بازرسی مخازن
• نصب تجهیزات ابزار دقیق

صنایع پتروشیمی

در مجتمع‌های پتروشیمی، به دلیل وجود تجهیزات حساس و محدودیت فضا، گاهی استفاده از داربست عملی نیست. Man Basket در این شرایط برای انجام تعمیرات و بازرسی‌های محدود به‌کار می‌رود.

صنایع فولاد

در کارخانه‌های فولاد، سبد حمل نفر برای تعمیر جرثقیل‌های سقفی، کوره‌ها، دودکش‌ها، سیستم‌های تهویه و سازه‌های مرتفع استفاده می‌شود.

نیروگاه‌ها

در نیروگاه‌های حرارتی و سیکل ترکیبی، دسترسی به بویلرها، دودکش‌ها، برج‌های خنک‌کننده و تجهیزات انتقال برق از جمله کاربردهای رایج Man Basket است.

پروژه‌های ساختمانی

در ساختمان‌های بلندمرتبه، پل‌ها و سازه‌های خاص، سبد حمل نفر می‌تواند برای نصب قطعات، جوشکاری، بازرسی و تعمیرات مورد استفاده قرار گیرد؛ البته تنها زمانی که روش‌های ایمن‌تر در دسترس نباشند.

مزایای استفاده از Man Basket

• کاهش زمان دسترسی به محل کار
• حذف یا کاهش نیاز به نصب داربست در برخی پروژه‌ها
• افزایش انعطاف‌پذیری در عملیات تعمیراتی
• کاهش زمان توقف خطوط تولید
• امکان انجام تعمیرات اضطراری
• کاهش هزینه‌های ناشی از تجهیز کارگاه در شرایط خاص
• دسترسی به نقاط دشوار
• افزایش بهره‌وری تیم‌های تعمیرات

معایب و محدودیت‌های Man Basket

• وابستگی کامل به عملکرد صحیح جرثقیل
• خطر سقوط از ارتفاع
• حساسیت به باد و شرایط جوی
• احتمال برخورد با سازه‌ها
• نیاز به اپراتور بسیار ماهر
• ضرورت انجام ارزیابی ریسک پیش از هر عملیات
• ممنوعیت استفاده در بسیاری از شرایط آب‌وهوایی
• نیاز به بازرسی‌های مستمر و دقیق

انواع سبد حمل نفر (Man Basket)

انتخاب نوع سبد حمل نفر به شرایط پروژه، نوع جرثقیل، ظرفیت مورد نیاز و محیط عملیاتی بستگی دارد.

۱. سبد حمل نفر ثابت (Fixed Man Basket)

رایج‌ترین نوع سبد که مستقیماً به قلاب جرثقیل متصل می‌شود و برای عملیات عمومی در صنایع استفاده می‌شود.

ویژگی‌ها:

• ساختار ساده
• استحکام بالا
• نگهداری آسان
• مناسب پروژه‌های ساختمانی و صنعتی

۲. سبد حمل نفر دریایی (Offshore Personnel Basket)

برای انتقال کارکنان بین شناورها، سکوهای نفتی و تأسیسات دریایی طراحی شده و معمولاً دارای سیستم جذب ضربه و شناوری مناسب است.

۳. سبد حمل نفر چندنفره

برای عملیات‌هایی که نیاز به حضور هم‌زمان چند تکنسین دارد. این سبدها ظرفیت‌های بالاتری داشته و طراحی آن‌ها بر اساس بارگذاری و پایداری دقیق انجام می‌شود.

۴. سبد حمل نفر ویژه محیط‌های انفجاری (ATEX Rated)

برای استفاده در محیط‌های دارای خطر انفجار، با متریال و تجهیزات مناسب جهت جلوگیری از ایجاد جرقه طراحی می‌شود.

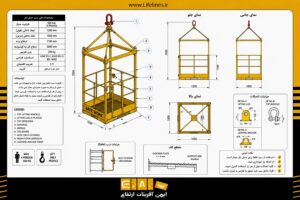

اجزای اصلی سبد حمل نفر

طراحی Man Basket تنها به یک محفظه فلزی محدود نمی‌شود، بلکه مجموعه‌ای از اجزای مهندسی‌شده برای تأمین ایمنی افراد در آن به‌کار رفته است:

• کف مقاوم و ضدلغزش
• دیواره‌های محافظ با ارتفاع استاندارد
• نرده میانی
• پاخور (Toe Board)
• نقاط اتصال لنیارد (Anchor Points)
• حلقه‌های لیفتینگ
• شگل‌های استاندارد
• سیستم تعادل بار
• صفحه مشخصات فنی (Name Plate)
• درب ورودی مجهز به قفل ایمنی
• محل نصب تجهیزات نجات
• سیستم تخلیه آب (در مدل‌های فضای باز)
• محافظ دست و پا
• نقاط اتصال تجهیزات کمکی

مبانی مهندسی طراحی Man Basket

طراحی سبد حمل نفر صرفاً ساخت یک قفس فلزی نیست؛ بلکه یک فرایند مهندسی است که باید ایمنی سازه و کاربران را در تمام شرایط کاری تضمین کند. مهم‌ترین اصول طراحی عبارت‌اند از:

۱. ظرفیت بار (Rated Capacity)

ظرفیت سبد باید بر اساس تعداد نفرات، وزن تجهیزات، ابزار، لباس‌های کار و ضریب اطمینان تعیین شود. در محاسبات، وزن هر نفر معمولاً با تجهیزات کامل در نظر گرفته می‌شود.

۲. مرکز ثقل (Center of Gravity)

مرکز ثقل باید به‌گونه‌ای طراحی شود که در تمامی وضعیت‌های بارگذاری، سبد در حالت تعادل باقی بماند و تمایل به واژگونی یا چرخش نداشته باشد.

۳. ضریب ایمنی (Factor of Safety)

تمامی اجزای باربر شامل شاسی، نقاط اتصال، جوش‌ها و اتصالات باید با ضرایب ایمنی مناسب طراحی شوند تا در برابر بارهای استاتیکی و دینامیکی مقاومت کافی داشته باشند.

۴. تحلیل تنش (Stress Analysis)

با استفاده از روش‌های مهندسی مانند تحلیل المان محدود (FEA)، تنش‌های وارد بر سازه بررسی می‌شود تا نقاط بحرانی شناسایی و تقویت شوند.

۵. انتخاب متریال

معمولاً از فولادهای ساختمانی با استحکام بالا و قابلیت جوشکاری مناسب استفاده می‌شود. انتخاب متریال باید با توجه به شرایط محیطی، خوردگی، دما و نوع کاربرد انجام گیرد.

مقدمه‌ای بر استانداردها و الزامات

استفاده از Man Basket در جهان تحت نظارت استانداردهای متعددی قرار دارد که هر یک بخشی از الزامات طراحی، ساخت، بازرسی و بهره‌برداری را پوشش می‌دهند. از مهم‌ترین آن‌ها می‌توان به استانداردهای OSHA، ASME، ANSI، ISO، EN، API، DNV، LOLER، BS 7121 و دستورالعمل‌های صنایع نفت و گاز اشاره کرد.

در ایران نیز رعایت قانون کار، آیین‌نامه حفاظت کار با وسایل بالابر، آیین‌نامه حفاظت کار در کارگاه‌های ساختمانی، الزامات وزارت تعاون، کار و رفاه اجتماعی، مقررات HSE وزارت نفت و دستورالعمل‌های شرکت‌های بزرگ صنعتی برای استفاده از سبد حمل نفر ضروری است.

جمع‌بندی بخش اول

بخش دوم: الزامات قانونی ایران، آیین‌نامه‌های حفاظت فنی، مقررات HSE و دستورالعمل‌های صنایع نفت، گاز و پتروشیمی

مقدمه

برخلاف تصور بسیاری از افراد، استفاده از سبد حمل نفر (Man Basket) صرفاً یک موضوع فنی نیست؛ بلکه یک فعالیت با ریسک بسیار بالا (High Risk Activity) محسوب می‌شود که رعایت الزامات قانونی، مقررات ایمنی و استانداردهای ملی و بین‌المللی در آن الزامی است.

در ایران نیز هرچند آیین‌نامه‌ای مستقل با عنوان «آیین‌نامه سبد حمل نفر» وجود ندارد، اما استفاده از Man Basket تحت پوشش مجموعه‌ای از قوانین، آیین‌نامه‌های حفاظت فنی، مقررات HSE و دستورالعمل‌های صنایع نفت، گاز، پتروشیمی، فولاد و پروژه‌های ساختمانی قرار می‌گیرد. این مقررات بر مبنای قانون کار ایران و همچنین استانداردهای بین‌المللی مانند OSHA و ASME تدوین شده‌اند.

جایگاه قانونی استفاده از Man Basket در ایران

از دیدگاه حقوقی، حمل نفر با جرثقیل یک روش عادی دسترسی به ارتفاع نیست و تنها زمانی مجاز است که کارفرما بتواند اثبات کند روش‌های ایمن‌تر مانند داربست، بالابر نفربر، سکوی کار هوایی (MEWP) یا آسانسور کارگاهی قابل استفاده نیست یا خطر بیشتری ایجاد می‌کند. این اصل در استانداردهای بین‌المللی نیز به‌صراحت بیان شده است.

قانون کار جمهوری اسلامی ایران

پایه اصلی تمام مقررات ایمنی کشور، قانون کار جمهوری اسلامی ایران است.

این ماده به این معناست که هرگونه عملیات حمل نفر با جرثقیل باید مطابق دستورالعمل‌های حفاظت فنی انجام شود و عدم رعایت آن می‌تواند مسئولیت حقوقی و کیفری برای کارفرما ایجاد کند.

در عملیات Man Basket، این مسئولیت شامل جرثقیل، سبد حمل نفر، تجهیزات لیفتینگ، اپراتور، ریگر، سیگنال‌من و افراد داخل سبد نیز می‌شود.

بنابراین در صورت سقوط سبد حمل نفر، نقص تجهیزات، یا عدم رعایت الزامات ایمنی، مسئولیت متوجه کارفرما و مدیران پروژه خواهد بود.

شورای عالی حفاظت فنی

شورای عالی حفاظت فنی مرجع اصلی تدوین آیین‌نامه‌های ایمنی در کشور است.

وظایف این شورا شامل:

• تدوین آیین‌نامه‌های ایمنی
• تعیین الزامات حفاظت فنی
• بازنگری مقررات
• ابلاغ دستورالعمل‌های تخصصی
• نظارت بر اجرای مقررات

تمام پروژه‌های صنعتی مشمول این مقررات هستند.

آیین‌نامه‌های حفاظت فنی مرتبط با Man Basket

اگرچه آیین‌نامه اختصاصی برای سبد حمل نفر وجود ندارد، اما استفاده از آن تابع مجموعه‌ای از آیین‌نامه‌های حفاظت فنی است.

از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

۱- آیین‌نامه حفاظت کار در کارگاه‌های ساختمانی

این آیین‌نامه بر موارد زیر تأکید دارد:

• پیشگیری از سقوط افراد
• استفاده از تجهیزات استاندارد
• جلوگیری از کار در ارتفاع بدون حفاظت
• آموزش کارکنان
• استفاده از وسایل دسترسی ایمن
• کنترل تجهیزات بالابر

۲- آیین‌نامه ایمنی ساختمان کارگاه‌ها

این آیین‌نامه کارفرما را ملزم می‌کند که پیش از بهره‌برداری از تجهیزات، الزامات حفاظت فنی را در طراحی و اجرای کارگاه رعایت کند و محیط کار ایمن برای کارکنان فراهم آورد.

۳- آیین‌نامه وسایل بالابر

این آیین‌نامه درباره موارد زیر صحبت می‌کند:

• بازرسی جرثقیل
• تعمیرات
• اپراتور
• بار مجاز
• گواهی سلامت
• نگهداری تجهیزات

در عملیات حمل نفر، تمام این موارد باید علاوه بر خود جرثقیل، برای سبد حمل نفر نیز رعایت شوند.

الزامات وزارت تعاون، کار و رفاه اجتماعی

بازرسان اداره کار در پروژه‌های ساختمانی و صنعتی معمولاً موارد زیر را بررسی می‌کنند:

• گواهی سلامت جرثقیل
• گواهی بازرسی تجهیزات لیفتینگ
• گواهی تست Man Basket
• صلاحیت اپراتور
• صلاحیت ریگر
• مجوز کار در ارتفاع
• آموزش کارکنان
• استفاده از هارنس استاندارد
• وجود طرح نجات (Rescue Plan)
• صدور مجوز کار (Permit to Work)

مقررات HSE در صنایع نفت، گاز و پتروشیمی

در صنایع نفت و گاز، استفاده از Man Basket یکی از فعالیت‌های پرخطر محسوب می‌شود و تنها پس از طی فرآیندهای مدیریتی و فنی مجاز است.

قبل از شروع عملیات معمولاً باید مدارک زیر تهیه و تأیید شوند:

• Job Safety Analysis (JSA)
• Task Risk Assessment (TRA)
• Lift Plan
• Method Statement
• Permit To Work
• تأییدیه واحد HSE
• تأییدیه مسئول عملیات
• تأییدیه مسئول جرثقیل
• تأییدیه ناظر پروژه

الزامات واحد HSE

واحد HSE معمولاً قبل از صدور مجوز حمل نفر موارد زیر را بررسی می‌کند:

تجهیزات

• سلامت جرثقیل
• سلامت سیم‌بکسل
• سلامت هوک
• سلامت شگل
• سلامت اسلینگ
• سلامت سبد حمل نفر
• پلاک مشخصات
• ظرفیت مجاز

افراد

• اپراتور دارای صلاحیت
• ریگر آموزش‌دیده
• سیگنال‌من
• ناظر عملیات
• افراد دارای گواهی کار در ارتفاع

محیط

• سرعت باد
• بارندگی
• رعد و برق
• دید مناسب
• موانع اطراف
• خطوط برق
• استحکام زمین

مجوز کار (Permit to Work)

در پروژه‌های نفت، گاز و پتروشیمی تقریباً هیچ عملیات Man Basket بدون مجوز کار انجام نمی‌شود.

مجوز کار باید شامل موارد زیر باشد:

• محل دقیق عملیات
• ساعت شروع
• ساعت پایان
• مشخصات جرثقیل
• شماره سبد
• ظرفیت سبد
• نام اپراتور
• نام ریگر
• نام افراد داخل سبد
• تأیید HSE
• تأیید سرپرست
• اقدامات کنترلی
• شرایط اضطراری

ارزیابی ریسک (Risk Assessment)

پیش از استفاده از Man Basket باید مخاطرات زیر شناسایی و کنترل شوند:

• سقوط نفر
• واژگونی جرثقیل
• پارگی سیم‌بکسل
• شکست شگل
• برخورد با سازه
• برخورد با خطوط برق
• وزش باد شدید
• نوسان سبد
• نقص ترمز جرثقیل
• نقص سیستم هیدرولیک
• قطع ارتباط اپراتور و سیگنال‌من

دستورالعمل‌های شرکت ملی نفت ایران

در پروژه‌های شرکت ملی نفت ایران و بسیاری از شرکت‌های تابع، معمولاً الزامات زیر اعمال می‌شود:

• حمل نفر تنها در صورت نبود روش ایمن‌تر
• تهیه Lift Plan
• انجام Toolbox Meeting
• استفاده از جرثقیل دارای گواهی معتبر
• استفاده از سبد دارای تأییدیه بازرسی
• انجام Proof Load Test
• حضور بازرس HSE
• ممنوعیت حمل هم‌زمان نفر و بار
• ممنوعیت کار در شرایط نامساعد جوی

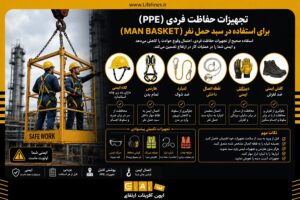

• استفاده اجباری از هارنس تمام‌بدن متصل به نقاط مهار داخل سبد

این الزامات همسو با رویه‌های بین‌ المللی HSE تدوین شده‌اند.

الزامات رایج در شرکت‌های پتروشیمی و فولاد

در بسیاری از مجتمع‌های پتروشیمی و فولاد، دستورالعمل‌های داخلی موارد زیر را الزام‌آور می‌دانند:

• انجام جلسه پیش از کار (Toolbox Talk)
• حضور ناظر HSE
• استفاده از تجهیزات لیفتینگ دارای رنگ‌بندی و کد بازرسی معتبر
• ثبت نتایج بازرسی روزانه
• کنترل شرایط جوی
• وجود سیستم ارتباطی مؤثر (رادیو یا علائم استاندارد)
• تدوین برنامه نجات اضطراری
• توقف عملیات در صورت هرگونه نقص فنی

ممنوعیت‌های قانونی و ایمنی

عملیات حمل نفر با Man Basket در شرایط زیر نباید انجام شود:

• استفاده از قلاب جرثقیل بدون سبد استاندارد
• آویزان شدن افراد از هوک یا اسلینگ
• حمل هم‌زمان بار و نفر
• استفاده از سبد فاقد پلاک مشخصات
• نبود گواهی بازرسی معتبر
• انجام عملیات بدون مجوز کار
• استفاده از جرثقیل فاقد گواهی سلامت
• کار در نزدیکی خطوط برق بدون تمهیدات حفاظتی
• انجام عملیات در باد شدید، طوفان یا رعدوبرق
• استفاده از افراد فاقد آموزش کار در ارتفاع
• استفاده از تجهیزات حفاظت فردی غیراستاندارد

این ممنوعیت‌ها با الزامات OSHA و رویه‌های HSE صنعت نیز هم‌راستا هستند.

جمع‌بندی بخش دوم

استفاده از Man Basket در ایران باید بر پایه سه لایه اصلی انجام شود:

1. قانون کار جمهوری اسلامی ایران و آیین‌نامه‌های شورای عالی حفاظت فنی.
2. دستورالعمل‌های HSE شامل ارزیابی ریسک، مجوز کار، برنامه لیفت، بازرسی تجهیزات و آموزش کارکنان.
3. الزامات اختصاصی صنایع نفت، گاز، پتروشیمی، فولاد و پروژه‌های عمرانی که معمولاً سخت‌گیرانه‌تر از حداقل مقررات ملی هستند.

فصل سوم استانداردهای بین‌المللی سبد حمل نفر (Man Basket)

قسمت اول: فلسفه استانداردهای بین‌المللی، OSHA، ASME B30.23، ASME BTH-1، ASME B30.5، ASME B30.10 و ASME B30.20

مقدمه

در سراسر جهان، حمل افراد توسط جرثقیل یکی از پرریسک‌ترین عملیات‌های لیفتینگ (Critical Lifting Operations) محسوب می‌شود. برخلاف حمل بار، در این نوع عملیات کوچک‌ترین نقص در طراحی، ساخت، بازرسی یا بهره‌برداری می‌تواند مستقیماً جان افراد را به خطر اندازد. به همین دلیل، سازمان‌های بین‌المللی مجموعه‌ای از استانداردها و مقررات فنی را تدوین کرده‌اند که هر یک بخشی از الزامات طراحی، ساخت، بازرسی و استفاده از Man Basket را پوشش می‌دهند.

نکته مهم این است که هیچ استاندارد واحدی به‌تنهایی تمامی الزامات Man Basket را پوشش نمی‌دهد. در عمل، طراحی و بهره‌برداری ایمن از سبد حمل نفر نیازمند استفاده هم‌زمان از چندین استاندارد است؛ برای مثال، یک پروژه ممکن است از الزامات OSHA برای بهره‌برداری، ASME B30.23 برای استفاده ایمن، ASME BTH-1 برای طراحی سازه، ASME B30.5 برای جرثقیل متحرک و ASME B30.10 برای قلاب جرثقیل استفاده کند.

فلسفه تدوین استانداردهای بین‌المللی

در گذشته، در بسیاری از پروژه‌ها از قلاب جرثقیل یا پالت‌های فلزی برای جابه‌جایی افراد استفاده می‌شد. وقوع حوادث متعدد، از جمله سقوط سبد، شکست اتصالات، پارگی سیم‌بکسل و واژگونی جرثقیل، موجب شد نهادهای تدوین استاندارد، مقررات سخت‌گیرانه‌تری وضع کنند.

فلسفه اصلی این استانداردها بر چند اصل استوار است:

• حمل نفر با جرثقیل آخرین گزینه (Last Resort) باشد.
• تا حد امکان از روش‌های ایمن‌تر مانند داربست یا سکوی کار هوایی (MEWP) استفاده شود.
• تجهیزات حمل نفر برای این منظور طراحی و تأیید شده باشند.
• طراحی سازه و اتصالات بر پایه محاسبات مهندسی انجام شود.
• اپراتور، ریگر و افراد داخل سبد آموزش‌دیده و دارای صلاحیت باشند.
• پیش از هر عملیات، ارزیابی ریسک و برنامه‌ریزی لیفت انجام شود.
• تجهیزات به‌صورت دوره‌ای بازرسی و آزمون شوند.

سلسله‌مراتب استانداردها

استانداردهای مرتبط با Man Basket را می‌توان در چهار گروه اصلی طبقه‌بندی کرد:

استاندارد OSHA

OSHA چیست؟

OSHA (Occupational Safety and Health Administration) سازمان ایمنی و بهداشت شغلی ایالات متحده است که مقررات الزام‌آور ایمنی برای محیط‌های کاری را تدوین و اجرا می‌کند.

در حوزه جرثقیل و Man Basket، مهم‌ترین مقرره، بخش 29 CFR 1926.1431 – Hoisting Personnel است که الزامات حمل نفر با جرثقیل را مشخص می‌کند.

اصل بنیادین OSHA

بر اساس این مقرره، استفاده از جرثقیل برای حمل نفر تنها زمانی مجاز است که کارفرما نشان دهد هیچ روش ایمن‌تر و عملی دیگری وجود ندارد. این اصل، پایه بسیاری از دستورالعمل‌های HSE در صنایع نفت، گاز و پتروشیمی نیز هست.

الزامات کلیدی OSHA برای Man Basket

1. ممنوعیت استفاده به‌عنوان روش عادی دسترسی: حمل نفر با جرثقیل نباید جایگزین داربست، بالابر یا سکوی کار هوایی شود.
2. اثبات ضرورت: کارفرما باید مستند کند که استفاده از Man Basket تنها گزینه عملی و ایمن است.
3. طراحی و ساخت سبد: سبد باید از استحکام کافی برخوردار باشد، دارای نرده محافظ، نرده میانی و پاخور باشد، کف ضدلغزش داشته باشد، مجهز به نقاط مهار تجهیزات حفاظت در برابر سقوط باشد و ظرفیت مجاز آن به‌صورت دائمی درج شده باشد.
4. آزمون بار: پیش از بهره‌برداری اولیه و در شرایط خاص، انجام آزمون‌های عملکردی و بارگذاری مطابق الزامات مقرره ضروری است.
5. آموزش: اپراتور، ریگر، سیگنال‌من و افراد داخل سبد باید آموزش دیده و با روش کار و شرایط اضطراری آشنا باشند.

استاندارد ASME B30

هدف استاندارد

سری استانداردهای ASME B30 مجموعه‌ای جامع برای طراحی، ساخت، نصب، بهره‌برداری، بازرسی، آزمون و نگهداری جرثقیل‌ها، تجهیزات لیفتینگ و متعلقات آن‌ها است.

ASME B30.23 – Personnel Lifting Systems

این استاندارد تخصصی‌ترین مرجع ASME برای سیستم‌های حمل نفر است.

دامنه کاربرد

ASME B30.23 شامل موارد زیر است:

• سبد حمل نفر
• سیستم تعلیق
• تجهیزات اتصال
• جرثقیل مورد استفاده
• روش بهره‌برداری
• بازرسی
• آزمون
• آموزش

مهم‌ترین الزامات

• طراحی مهندسی: سبد باید بر اساس محاسبات مهندسی طراحی شود و ظرفیت، پایداری و مقاومت آن مستند باشد.
• پلاک مشخصات: هر سبد باید دارای پلاک دائمی شامل نام سازنده، شماره سریال، سال ساخت، ظرفیت مجاز، تعداد نفرات، وزن سبد و استاندارد طراحی باشد.
• نقاط اتصال: نقاط اتصال باید برای بارهای طراحی‌شده مناسب بوده و مطابق محاسبات مهندسی انتخاب شوند.
• حفاظت در برابر سقوط: وجود نقاط مهار مناسب برای اتصال تجهیزات حفاظت فردی داخل سبد الزامی است.
• بازرسی: استاندارد سه سطح بازرسی را توصیه می‌کند: بازرسی پیش از هر استفاده، بازرسی دوره‌ای، بازرسی پس از تعمیر یا تغییرات اساسی.

آزمون‌های مورد تأکید ASME B30.23

این استاندارد انجام آزمون‌هایی مانند آزمون عملکردی، آزمون بار، بازرسی ابعادی، کنترل جوش، کنترل اتصالات و کنترل پلاک مشخصات را برای اطمینان از ایمنی سیستم ضروری می‌داند.

ASME BTH-1 – Design of Below-the-Hook Lifting Devices

این استاندارد مخصوص طراحی تجهیزات زیر قلاب جرثقیل است. از آنجا که Man Basket یک تجهیز زیر قلاب محسوب می‌شود، بسیاری از اصول طراحی آن باید مطابق BTH-1 باشد.

مهم‌ترین مباحث

• طبقه‌بندی طراحی: استاندارد تجهیزات را بر اساس نوع بار، تعداد سیکل کاری، شرایط بهره‌برداری و میزان حساسیت طبقه‌بندی می‌کند.
• بارگذاری: بارهای زیر باید بررسی شوند: بار استاتیکی، بار دینامیکی، بار ضربه‌ای، بار جانبی، بار پیچشی، بار ناشی از توقف ناگهانی.
• تحلیل تنش: BTH-1 استفاده از روش‌های تحلیلی معتبر را برای بررسی تنش، تغییر شکل و ظرفیت سازه توصیه می‌کند. در پروژه‌های پیشرفته، تحلیل اجزای محدود (FEA) یکی از روش‌های متداول است.
• کنترل خستگی: اگر سبد به‌طور مکرر استفاده شود، باید اثر خستگی در طراحی مدنظر قرار گیرد تا از ایجاد ترک و شکست زودرس جلوگیری شود.

ASME B30.5 – Mobile and Locomotive Cranes

این استاندارد مربوط به جرثقیل‌های متحرک است. از آنجا که اغلب Man Basketها توسط جرثقیل متحرک حمل می‌شوند، رعایت این استاندارد اهمیت زیادی دارد.

الزامات مهم

• ظرفیت جرثقیل: جرثقیل باید ظرفیت کافی برای حمل سبد و بار را در شعاع کاری موردنظر داشته باشد.
• استقرار: پیش از عملیات باید موارد زیر بررسی شوند: استحکام زمین، استفاده صحیح از جک‌های تعادل (Outriggers)، تراز بودن جرثقیل، موانع اطراف.
• اپراتور: اپراتور باید آموزش‌دیده، دارای صلاحیت و آشنا با عملیات حمل نفر باشد.
• شرایط جوی: در باد شدید، دید ناکافی یا شرایط نامساعد جوی، عملیات باید متوقف شود.

ASME B30.10 – Hooks

قلاب جرثقیل یکی از حساس‌ترین اجزای سیستم حمل نفر است. این استاندارد الزامات مربوط به طراحی، ساخت، استفاده، بازرسی و تعویض قلاب را بیان می‌کند.

مهم‌ترین الزامات

• استفاده از قلاب دارای ضامن ایمنی (Safety Latch)
• ممنوعیت استفاده از قلاب ترک‌خورده
• ممنوعیت استفاده از قلاب تغییرشکل‌یافته
• بازرسی دوره‌ای
• کنترل میزان بازشدگی دهانه قلاب
• کنترل سایش
• کنترل پیچش

ASME B30.20 – Below-the-Hook Lifting Devices

این استاندارد به تجهیزات زیر قلاب جرثقیل می‌پردازد. مواردی مانند تیرک‌های لیفت (Lifting Beams)، اسپریدرها، گیره‌های حمل، مگنت‌ها و تجهیزات سفارشی را پوشش می‌دهد.

ارتباط با Man Basket: اگر سبد حمل نفر از تجهیزات زیر قلاب مانند اسپریدر، تیرک تعادل یا اتصالات خاص استفاده کند، طراحی، ساخت و بازرسی این تجهیزات باید با الزامات B30.20 هم‌خوانی داشته باشد.

ارتباط بین استانداردها

در یک پروژه صنعتی، این استانداردها مکمل یکدیگر هستند:

نکات کلیدی برای صنایع نفت، گاز و پتروشیمی

در پروژه‌های بزرگ صنعتی، رعایت این استانداردها معمولاً با الزامات داخلی HSE ترکیب می‌شود. در عمل، پیش از اجرای عملیات حمل نفر باید:

• امکان استفاده از روش‌های ایمن‌تر بررسی و مستند شود.
• سبد حمل نفر دارای طراحی مهندسی، پلاک مشخصات و گواهی آزمون باشد.
• جرثقیل و تجهیزات لیفتینگ بازرسی و تأیید شده باشند.
• اپراتور، ریگر و سیگنال‌من دارای صلاحیت و آموزش باشند.
• ارزیابی ریسک، برنامه لیفت و مجوز کار تهیه و تأیید شود.
• بازرسی پیش از استفاده و کنترل شرایط محیطی انجام گیرد.
• برنامه نجات اضطراری و تجهیزات ارتباطی در دسترس باشد

استانداردهای بین‌المللی مرتبط با Man Basket (قسمت دوم)

۱- ANSI (American National Standards Institute)

استانداردهای ANSI چارچوبی برای طراحی، ساخت، بهره‌برداری و ایمنی تجهیزات صنعتی ارائه می‌کنند. در حوزه حمل نفر، استانداردهای مرتبط با جرثقیل، تجهیزات دسترسی و حفاظت در برابر سقوط مورد استفاده قرار می‌گیرند و معمولاً در کنار الزامات OSHA اجرا می‌شوند.

۲- ISO 12480 – Cranes — Safe Use

این استاندارد نحوه استفاده ایمن از جرثقیل را مشخص می‌کند و شامل موارد زیر است:

• برنامه‌ریزی عملیات لیفت
• انتخاب جرثقیل مناسب
• تعیین ظرفیت مجاز
• ارزیابی ریسک
• وظایف اپراتور، ریگر و سیگنال‌من
• کنترل شرایط محیطی

در عملیات حمل نفر، این استاندارد یکی از مهم‌ترین مراجع برنامه‌ریزی عملیات است.

۳- ISO 4309 – Wire Ropes — Inspection and Discard

این استاندارد روش‌های بازرسی، نگهداری و معیارهای خارج کردن سیم‌بکسل از سرویس را تعیین می‌کند.

موارد تحت پوشش:

• شکستگی سیم‌ها
• سایش
• خوردگی
• له‌شدگی
• تغییر قطر
• پیچ‌خوردگی

سلامت سیم‌بکسل نقش مستقیمی در ایمنی Man Basket دارد.

۴- ISO 9927 – Crane Inspection

این استاندارد الزامات بازرسی جرثقیل را مشخص می‌کند.

شامل:

• بازرسی اولیه
• بازرسی روزانه
• بازرسی دوره‌ای
• بازرسی پس از تعمیر
• ثبت سوابق بازرسی

استفاده از جرثقیل بدون بازرسی معتبر برای حمل نفر مجاز نیست.

۵- ISO 23853 – Competency Requirements for Crane Inspectors

این استاندارد شرایط احراز صلاحیت بازرسان جرثقیل را تعیین می‌کند.

موضوعات اصلی:

• دانش فنی
• تجربه کاری
• آموزش تخصصی
• ارزیابی صلاحیت
• مسئولیت‌های بازرس

هدف آن افزایش کیفیت بازرسی و کاهش خطاهای انسانی است.

۶- EN 14502 – Cranes — Equipment for Lifting Persons

یکی از مهم‌ترین استانداردهای اروپایی برای حمل نفر با جرثقیل است.

این استاندارد الزامات زیر را مشخص می‌کند:

• طراحی سبد حمل نفر
• استحکام سازه
• نرده‌های محافظ
• نقاط اتصال لنیارد
• ظرفیت مجاز
• آزمون بار
• بازرسی
• بهره‌برداری ایمن

۷- EN 280 – Mobile Elevating Work Platforms (MEWP)

این استاندارد مربوط به بالابرهای نفربر متحرک است. هرچند مستقیماً برای Man Basket تدوین نشده، اما در بسیاری از پروژه‌ها برای مقایسه روش‌های دسترسی ایمن استفاده می‌شود.

موضوعات اصلی:

• طراحی سکوی کار
• سیستم‌های کنترلی
• حفاظت در برابر سقوط
• آزمون‌های عملکردی
• الزامات بهره‌برداری

۸- EN 13155 – Non-fixed Load Lifting Attachments

این استاندارد به تجهیزات زیر قلاب جرثقیل می‌پردازد. مانند اسپریدر، تیر لیفت، گیره حمل بار و تجهیزات اتصال. در صورتی که Man Basket به تجهیزات کمکی متصل باشد، این استاندارد نیز کاربرد دارد.

۹- Machinery Directive 2006/42/EC

دستورالعمل ماشین‌آلات اتحادیه اروپا که الزامات طراحی ایمن ماشین‌آلات و تجهیزات را تعیین می‌کند.

مهم‌ترین موارد:

• ارزیابی ریسک
• طراحی ایمن
• حفاظت کاربران
• مستندات فنی
• دستورالعمل بهره‌برداری
• آزمون و انطباق

تجهیزاتی که مطابق این دستورالعمل ساخته شوند، می‌توانند نشان CE دریافت کنند.

۱۰- نشان CE

نشان CE بیانگر آن است که محصول با الزامات ایمنی، بهداشت و حفاظت محیط‌زیست اتحادیه اروپا مطابقت دارد. برای سبد حمل نفر، دریافت این نشان مستلزم رعایت الزامات طراحی، ساخت، آزمون و مستندسازی مطابق مقررات اروپایی است.

جمع‌بندی

رعایت این استانداردها باعث می‌شود که Man Basket از نظر طراحی، ساخت، بازرسی و بهره‌برداری دارای سطح ایمنی بالاتری باشد. در پروژه‌های نفت، گاز، پتروشیمی، فولاد، نیروگاهی و صنایع دریایی، معمولاً این استانداردها به‌صورت ترکیبی و در کنار الزامات OSHA و ASME و دستورالعمل‌های داخلی HSE مورد استفاده قرار می‌گیرند تا خطرات ناشی از حمل نفر با جرثقیل به حداقل برسد.

فصل سوم

استانداردهای بین‌المللی مرتبط با Man Basket

قسمت سوم: DNV، API RP 2D، LOLER 1998، PUWER 1998، BS 7121، LEEA، IMCA، مقررات Offshore، آزمون‌ها، بازرسی‌ها و مقایسه استانداردها

۱- DNV (Det Norske Veritas)

استانداردهای DNV یکی از معتبرترین مراجع صنعت دریایی و فراساحلی (Offshore) هستند و برای طراحی، ساخت، بازرسی و صدور گواهی تجهیزات مورد استفاده در سکوهای نفت و گاز، کشتی‌ها و سازه‌های دریایی به کار می‌روند.

کاربرد در Man Basket:

• طراحی سبد حمل نفر دریایی
• انتقال نفر بین کشتی و سکو
• محاسبه بارهای ناشی از امواج
• طراحی نقاط لیفتینگ
• مقاومت در برابر خوردگی دریایی
• تست بار و صدور گواهینامه

۲- API RP 2D – Operation and Maintenance of Offshore Cranes

این استاندارد توسط American Petroleum Institute (API) تدوین شده و مرجع اصلی بهره‌برداری از جرثقیل‌های سکوهای نفتی است.

مهم‌ترین الزامات:

• بازرسی جرثقیل
• آموزش اپراتور
• برنامه تعمیرات
• آزمون بار
• بازرسی سیم‌بکسل
• روش حمل نفر
• الزامات جرثقیل‌های دریایی
• مستندسازی عملیات لیفت

تقریباً تمام شرکت‌های بزرگ نفت و گاز جهان از API RP 2D استفاده می‌کنند.

۳- LOLER 1998 – Lifting Operations and Lifting Equipment Regulations

قانون LOLER یکی از مهم‌ترین مقررات ایمنی بریتانیا برای تجهیزات لیفتینگ است.

الزامات اصلی:

• مناسب بودن تجهیزات برای حمل نفر
• برنامه‌ریزی عملیات لیفت
• انجام بازرسی‌های دوره‌ای
• انجام آزمون بار
• ثبت سوابق
• بازرسی توسط افراد صلاحیت‌دار (Competent Person)

در صورت حمل نفر، الزامات LOLER سخت‌گیرانه‌تر از حمل بار است.

۴- PUWER 1998 – Provision and Use of Work Equipment Regulations

این مقررات مکمل LOLER هستند و بر ایمنی تجهیزات کاری تمرکز دارند.

موضوعات اصلی:

• انتخاب تجهیزات مناسب
• آموزش کاربران
• نگهداری تجهیزات
• تعمیرات پیشگیرانه
• جلوگیری از استفاده از تجهیزات معیوب
• حفاظت از کاربران

در پروژه‌های صنعتی اروپا، PUWER و LOLER معمولاً به‌صورت هم‌زمان اجرا می‌شوند.

۵- BS 7121 – Safe Use of Cranes

استاندارد BS 7121 راهنمای جامع استفاده ایمن از جرثقیل‌ها در بریتانیا است.

شامل:

• برنامه‌ریزی عملیات لیفت
• Lift Plan
• انتخاب جرثقیل
• تعیین ظرفیت
• مسئولیت اپراتور
• وظایف ریگر
• وظایف سیگنال‌من
• کنترل شرایط جوی
• حمل نفر
• بازرسی تجهیزات

این استاندارد در بسیاری از پروژه‌های بین‌المللی به‌عنوان مرجع عملیاتی استفاده می‌شود.

۶- LEEA – Lifting Equipment Engineers Association

LEEA یک انجمن بین‌المللی تخصصی است که استانداردهای فنی، آموزش و گواهی‌نامه‌های مرتبط با تجهیزات لیفتینگ را توسعه می‌دهد.

حوزه فعالیت:

• آموزش متخصصان لیفتینگ
• صدور گواهی آموزشی
• تدوین راهنماهای فنی
• بازرسی تجهیزات
• ارزیابی صلاحیت شرکت‌ها
• انتشار دستورالعمل‌های ایمنی

بسیاری از بازرسان تجهیزات لیفتینگ دارای گواهینامه‌های آموزشی LEEA هستند.

۷- IMCA – International Marine Contractors Association

IMCA مرجع اصلی تدوین دستورالعمل‌های HSE در صنایع فراساحلی است.

دستورالعمل‌های IMCA شامل:

• انتقال نفر
• عملیات جرثقیل
• حمل بار
• ارزیابی ریسک
• برنامه نجات
• آموزش کارکنان
• مدیریت عملیات Offshore
• بررسی و انتشار گزارش حوادث

بسیاری از شرکت‌های فعال در حوزه نفت و گاز دریایی، الزامات IMCA را در کنار DNV و API اجرا می‌کنند.

مقررات Offshore

عملیات حمل نفر در دریا به دلیل شرایط متغیر محیطی با خطرات بیشتری نسبت به خشکی همراه است.

مهم‌ترین الزامات:

• بررسی وضعیت دریا
• کنترل ارتفاع موج
• اندازه‌گیری سرعت باد
• بررسی دید افقی
• کنترل جریان آب
• ارتباط رادیویی دائمی
• برنامه نجات اضطراری
• تجهیزات نجات دریایی
• جلیقه نجات
• کلاه ایمنی مناسب محیط دریایی

در بسیاری از عملیات‌های Offshore، حمل نفر تنها پس از تأیید فرمانده سکو و مسئول HSE انجام می‌شود.

آزمون‌های مورد نیاز برای Man Basket

قبل از بهره‌برداری، سبد حمل نفر باید آزمون‌های لازم را با موفقیت پشت سر بگذارد.

مهم‌ترین آزمون‌ها

1. بازرسی ابعادی: کنترل ابعاد، ضخامت ورق، وضعیت جوش و محل نقاط لیفتینگ.
2. آزمون بار (Proof Load Test): جهت اطمینان از استحکام سازه، سبد تحت بار آزمایشی مطابق الزامات استاندارد مربوطه قرار می‌گیرد.
3. آزمون عملکرد: بررسی تعادل سبد، عملکرد درب، نقاط اتصال، قلاب و سیستم تعلیق.
4. آزمون جوش: در صورت نیاز از روش‌های NDT مانند VT، MT، PT، UT برای کنترل کیفیت جوش استفاده می‌شود.
5. آزمون رنگ: بررسی ضخامت رنگ، چسبندگی، یکنواختی پوشش و مقاومت در برابر خوردگی.

بازرسی‌های دوره‌ای

تقریباً تمام استانداردهای بین‌المللی بر انجام بازرسی‌های منظم تأکید دارند.

بازرسی قبل از هر استفاده

• وضعیت سبد
• جوش‌ها
• کف
• نرده
• درب
• قلاب
• شگل
• اسلینگ
• پلاک مشخصات

بازرسی دوره‌ای

• اندازه‌گیری تغییر شکل
• کنترل خوردگی
• کنترل ترک
• وضعیت رنگ
• نقاط لیفتینگ
• تجهیزات حفاظت فردی

بازرسی پس از تعمیر

پس از هرگونه تعمیر یا تغییر در سازه، سبد باید مجدداً بازرسی و در صورت نیاز آزمون بار انجام شود.

مقایسه استانداردهای مهم Man Basket

نکات کلیدی برای پروژه‌های نفت، گاز و پتروشیمی

برای اجرای ایمن عملیات حمل نفر با Man Basket در صنایع نفت، گاز، پتروشیمی، فولاد و پروژه‌های فراساحلی، رعایت موارد زیر توصیه می‌شود:

• استفاده از سبد حمل نفر دارای طراحی مهندسی و گواهی آزمون معتبر.
• انجام عملیات تنها در صورت نبود روش ایمن‌تر برای دسترسی.
• استفاده از جرثقیل دارای بازرسی معتبر و ظرفیت کافی.
• اجرای ارزیابی ریسک (Risk Assessment) و تهیه برنامه لیفت (Lift Plan).
• صدور مجوز کار (Permit to Work) و تأیید واحد HSE.
• انجام بازرسی روزانه تجهیزات و کنترل شرایط جوی.
• آموزش و احراز صلاحیت اپراتور، ریگر، سیگنال‌من و افراد داخل سبد.
• استفاده از تجهیزات حفاظت فردی و برنامه نجات اضطراری.

فصل چهارم

طراحی مهندسی سبد حمل نفر (Man Basket)

اصول طراحی سازه، محاسبات بار، مرکز ثقل، تحلیل تنش، انتخاب متریال، جوشکاری و الزامات ساخت

مقدمه

سبد حمل نفر (Man Basket) برخلاف تصور بسیاری از افراد، تنها یک قفس فلزی نیست؛ بلکه یک سازه مهندسی (Engineered Structure) است که مستقیماً با جان انسان سروکار دارد. هر خطای طراحی، انتخاب نادرست متریال، ضعف در جوشکاری یا اشتباه در محاسبات بار می‌تواند منجر به شکست سازه، واژگونی، سقوط نفرات و وقوع حوادث مرگبار شود.

به همین دلیل، طراحی سبد حمل نفر باید بر اساس اصول مهندسی سازه، مقاومت مصالح، طراحی جوش، تحلیل بارهای استاتیکی و دینامیکی، تحلیل مرکز ثقل و استانداردهای معتبر بین‌المللی انجام شود.

فلسفه طراحی مهندسی Man Basket

در طراحی سبد حمل نفر، هدف تنها تحمل وزن افراد نیست؛ بلکه سازه باید بتواند تمامی بارهای پیش‌بینی‌شده و پیش‌بینی‌نشده را با ضریب ایمنی مناسب تحمل کند. این بارها شامل موارد زیر هستند:

• بار مرده (Dead Load)
• بار زنده (Live Load)
• بار ابزار و تجهیزات
• بار ناشی از شتاب و ترمز جرثقیل
• بار ناشی از نوسان سبد
• بار ناشی از باد
• بار ضربه‌ای
• بارهای ناشی از برخورد احتمالی با سازه‌ها
• نیروهای پیچشی ناشی از توزیع نامتقارن بار

در بسیاری از استانداردها، بارهای دینامیکی با ضرایب افزایشی در طراحی لحاظ می‌شوند تا رفتار واقعی تجهیزات در شرایط عملیاتی شبیه‌سازی شود.

اصول بارگذاری (Load Analysis)

اولین گام در طراحی، تعیین دقیق بارهای وارد بر سبد است.

بار مرده (Dead Load)

بار مرده شامل وزن ثابت اجزای زیر است: شاسی اصلی، کف سبد، نرده‌ها، درب، نقاط اتصال، صفحه مشخصات و تجهیزات دائمی نصب‌شده. این بار در طول عمر سازه تقریباً ثابت است.

بار زنده (Live Load)

بار زنده شامل وزن متغیر افراد و تجهیزات همراه آن‌ها است. در طراحی، معمولاً وزن هر نفر با لباس کار، کفش ایمنی، ابزار دستی و تجهیزات حفاظت فردی بین ۱۰۰ تا ۱۴۰ کیلوگرم در نظر گرفته می‌شود؛ برای طراحی محافظه‌کارانه، بسیاری از مهندسان از مقدار ۱۴۰ کیلوگرم برای هر نفر استفاده می‌کنند.

بار تجهیزات

وزن ابزارهایی مانند دستگاه جوش، دستگاه برش، تجهیزات NDT، دریل، ابزار هیدرولیکی، جعبه ابزار و کابل‌ها باید به‌صورت جداگانه محاسبه و به بار زنده اضافه شود.

بار دینامیکی

حرکت جرثقیل باعث ایجاد بارهای اضافی ناشی از شتاب، توقف ناگهانی، نوسان، چرخش بوم و تغییر زاویه بوم می‌شود. در طراحی، معمولاً ضریب دینامیکی ۱٫۱ تا ۱٫۳ بر بارهای استاتیکی اعمال می‌شود؛ در برخی کاربردهای خاص مانند دریایی، این ضریب ممکن است بیشتر باشد.

ظرفیت نامی (Rated Capacity)

ظرفیت نامی سبد، حداکثر باری است که سازنده اجازه حمل آن را می‌دهد و باید بر روی پلاک مشخصات درج شود.

به‌عنوان مثال: تعداد نفرات ۲ نفر، وزن هر نفر ۱۴۰ کیلوگرم، ابزار ۸۰ کیلوگرم. بار طراحی اولیه: 280 + 80 = 360 kg. با اعمال ضریب دینامیکی ۱٫۲: 360 × 1.2 = 432 kg. اگر ضریب ایمنی طراحی نیز لحاظ شود، ظرفیت اجزای باربر باید به‌مراتب بیشتر از این مقدار باشد.

مرکز ثقل (Center of Gravity)

یکی از حیاتی‌ترین عوامل در پایداری سبد، محل مرکز ثقل است.

مرکز ثقل چیست؟ مرکز ثقل نقطه‌ای فرضی است که می‌توان کل وزن سازه و بار را در آن متمرکز فرض کرد. اگر این نقطه از محدوده پایداری خارج شود، سبد تمایل به چرخش، کج‌شدن یا واژگونی پیدا می‌کند.

اصول طراحی مرکز ثقل

• مرکز ثقل باید حتی‌الامکان پایین نگه داشته شود.
• نقاط آویز باید به‌گونه‌ای طراحی شوند که سبد در حالت افقی معلق بماند.
• فاصله مرکز ثقل تا نقاط آویز باید به‌دقت محاسبه شود.
• توزیع نامتقارن افراد و ابزار نیز باید در طراحی لحاظ شود.

عوامل جابه‌جایی مرکز ثقل: حرکت افراد داخل سبد، قرارگیری ابزار در یک سمت، باد جانبی، برخورد با سازه، حرکت ناگهانی جرثقیل.

تحلیل واژگونی (Stability Analysis)

در طراحی مهندسی، بررسی می‌شود که آیا در بدترین شرایط بارگذاری، سبد همچنان پایدار باقی می‌ماند یا خیر. این تحلیل شامل موارد زیر است:

• اثر بارهای نامتقارن
• نیروهای جانبی
• گشتاور واژگونی
• گشتاور مقاوم
• رفتار سبد هنگام نوسان

هدف این است که گشتاور مقاوم همواره از گشتاور واژگونی بیشتر باشد.

ضریب ایمنی (Factor of Safety)

از آنجا که جان انسان در میان است، اجزای باربر با ضرایب ایمنی بالا طراحی می‌شوند. مقدار دقیق این ضریب بسته به استاندارد، نوع قطعه و شرایط بهره‌برداری متفاوت است و باید مطابق الزامات استاندارد مرجع انتخاب شود؛ برای مثال، ضرایب مربوط به سازه، اتصالات یا تجهیزات لیفتینگ ممکن است با یکدیگر متفاوت باشند. استفاده از ضریب ایمنی مناسب باعث می‌شود سازه در برابر اضافه‌بارهای پیش‌بینی‌نشده، خستگی و شرایط اضطراری مقاومت کافی داشته باشد.

تحلیل تنش (Stress Analysis)

برای طراحی حرفه‌ای، تحلیل تنش با استفاده از روش اجزای محدود (Finite Element Analysis – FEA) انجام می‌شود.

این تحلیل موارد زیر را مشخص می‌کند:

• بیشترین تنش
• نقاط تمرکز تنش
• احتمال کمانش
• تغییر شکل
• ضریب ایمنی واقعی
• رفتار سازه در بارهای مختلف

نقاط بحرانی: بیشترین تنش معمولاً در محل اتصال شگل، گوشواره لیفتینگ، جوش‌های اصلی، محل اتصال کف به ستون، کنج‌های سبد و تیرهای اصلی مشاهده می‌شود.

انتخاب متریال

انتخاب فولاد باید بر اساس استحکام، چقرمگی، قابلیت جوشکاری، مقاومت در برابر خوردگی و شرایط محیطی انجام شود.

فولادهای متداول: نمونه‌هایی از فولادهای پرکاربرد در ساخت Man Basket عبارت‌اند از S355 مطابق استاندارد EN، ASTM A36، ASTM A572 Grade 50 و S275. انتخاب نهایی باید بر اساس محاسبات سازه، شرایط محیطی (به‌ویژه در مناطق ساحلی یا دریایی)، روش ساخت و استاندارد طراحی انجام شود.

مقاومت در برابر خوردگی: اگر سبد در محیط‌های پالایشگاه، پتروشیمی، اسکله، دریا، محیط اسیدی یا صنایع شیمیایی استفاده شود، باید مقاومت خوردگی افزایش یابد. روش‌های متداول: گالوانیزه گرم، رنگ اپوکسی، رنگ پلی‌یورتان، سیستم سه‌لایه دریایی و پوشش غنی از روی.

جوشکاری

تقریباً تمام استحکام سبد به کیفیت جوش وابسته است. بنابراین:

• جوشکار باید دارای گواهینامه معتبر باشد.
• روش جوشکاری باید مطابق WPS تأییدشده باشد.
• جوش‌ها باید بر اساس دستورالعمل اجرایی انجام شوند.
• در صورت نیاز، آزمون‌های غیرمخرب (NDT) مانند VT، MT، PT یا UT برای کنترل کیفیت جوش اجرا شوند.

انواع جوش: در ساخت سبد معمولاً از Fillet Weld، Groove Weld و Full Penetration Weld استفاده می‌شود.

کنترل کیفیت جوش: موارد زیر بررسی می‌شود: ترک، تخلخل، ذوب ناقص، بریدگی کناره (Undercut)، هم‌راستایی و اندازه گلوی جوش.

کف سبد

کف باید ضدلغزش باشد، در برابر روغن مقاوم باشد، تحمل بار متمرکز داشته باشد، آب را تخلیه کند و دچار تغییر شکل نشود.

نرده‌ها

ارتفاع نرده‌ها باید مطابق استاندارد طراحی شود و به‌گونه‌ای باشد که از سقوط افراد جلوگیری کند. وجود نرده میانی و پاخور (Toe Board) نیز برای جلوگیری از سقوط افراد و ابزار الزامی است.

درب ورودی

درب باید به سمت داخل یا طبق الزامات استاندارد طراحی شود، دارای قفل خودکار یا مکانیزم ایمن باشد، هنگام کار به‌طور ناخواسته باز نشود و از مقاومت سازه‌ای کافی برخوردار باشد.

نقاط اتصال لنیارد (Anchor Point)

داخل سبد باید نقاط مهار مناسبی برای اتصال تجهیزات حفاظت در برابر سقوط تعبیه شود. این نقاط باید برای تحمل بارهای ناشی از سقوط احتمالی طراحی و آزمایش شوند و محل قرارگیری آن‌ها به‌گونه‌ای باشد که استفاده ایمن از لنیارد را امکان‌پذیر کند.

رنگ‌آمیزی صنعتی

رنگ علاوه بر زیبایی، نقش مهمی در محافظت از سازه دارد.

سیستم پیشنهادی: سندبلاست، پرایمر غنی از روی، اپوکسی میانی، پلی‌یورتان نهایی. ضخامت کل سیستم رنگ باید بر اساس شرایط محیطی و مشخصات فنی پروژه تعیین شود.

پلاک مشخصات (Name Plate)

هر Man Basket باید دارای پلاک دائمی و خوانا باشد که حداقل اطلاعات زیر روی آن درج شده باشد:

• نام سازنده
• مدل
• شماره سریال
• سال ساخت
• ظرفیت مجاز
• تعداد نفرات مجاز
• وزن سبد
• استاندارد طراحی
• شماره نقشه
• شماره گواهی تست
• هشدارهای ایمنی

بازرسی قبل از تحویل

پیش از بهره‌برداری، سبد باید تحت مجموعه‌ای از آزمون‌ها و بازرسی‌ها قرار گیرد، از جمله:

• بازرسی ابعادی
• کنترل کیفیت جوش
• کنترل پوشش رنگ
• آزمون بار (Proof Load Test) مطابق استاندارد مربوطه
• بازرسی چشمی
• بررسی عملکرد درب و قفل
• کنترل پلاک مشخصات و علائم هشدار

جمع‌بندی فصل چهارم

نقشه پیشنهادی Man Basket حمل نفر

فصل پنجم

ارزیابی ریسک، JSA، TRA و Permit to Work در عملیات سبد حمل نفر (Man Basket)

مقدمه

استفاده از سبد حمل نفر (Man Basket) یکی از فعالیت‌های پرخطر (High Risk Activity) در صنایع نفت، گاز، پتروشیمی، نیروگاهی، فولاد، معادن و پروژه‌های ساختمانی است. به همین دلیل، تقریباً تمامی استانداردهای بین‌المللی مانند OSHA، ASME B30.23، ISO 12480، BS 7121، API RP 2D، IMCA و DNV تأکید می‌کنند که پیش از شروع عملیات باید مخاطرات شناسایی، ریسک‌ها ارزیابی و مجوز رسمی کار صادر شود.

در واقع، تجهیزات استاندارد به‌تنهایی تضمین‌کننده ایمنی نیستند؛ بلکه اجرای صحیح فرآیندهای مدیریتی و کنترلی نقش تعیین‌کننده‌ای در پیشگیری از حوادث دارد.

فلسفه مدیریت ریسک در عملیات Man Basket

در مدیریت نوین HSE، اصل بر پیشگیری از حادثه است، نه واکنش پس از وقوع آن. این هدف از طریق شناسایی مخاطرات، ارزیابی احتمال و شدت پیامدها و اجرای اقدامات کنترلی مناسب محقق می‌شود.

برای عملیات حمل نفر با جرثقیل، چهار ابزار اصلی مدیریت ریسک عبارت‌اند از:

• Risk Assessment (RA) یا ارزیابی ریسک
• Task Risk Assessment (TRA) یا ارزیابی ریسک وظیفه
• Job Safety Analysis (JSA) یا تجزیه‌وتحلیل ایمنی شغل
• Permit to Work (PTW) یا مجوز انجام کار

این ابزارها مکمل یکدیگر هستند و حذف هر یک، احتمال بروز حادثه را افزایش می‌دهد.

Risk Assessment (ارزیابی ریسک)

تعریف: ارزیابی ریسک فرآیندی نظام‌مند برای شناسایی خطرات، تحلیل احتمال وقوع، ارزیابی شدت پیامدها و تعیین اقدامات کنترلی است. هدف اصلی آن، کاهش ریسک به سطح ALARP (As Low As Reasonably Practicable) یا «کمترین سطح ممکن و منطقی» است.

مراحل ارزیابی ریسک

مرحله اول: شناسایی فعالیت

ابتدا باید عملیات به‌طور دقیق تعریف شود، از جمله: محل انجام کار، نوع جرثقیل، ظرفیت جرثقیل، نوع سبد حمل نفر، تعداد نفرات، ارتفاع عملیات، مدت زمان کار و شرایط محیطی.

مرحله دوم: شناسایی خطرات (Hazard Identification)

خطرات بالقوه عبارت‌اند از: سقوط افراد، واژگونی جرثقیل، شکست قلاب، پارگی سیم‌بکسل، خرابی اسلینگ، جدا شدن شگل، شکست نقاط لیفتینگ، برخورد سبد با سازه، گیر افتادن بین سازه‌ها (Crushing)، برخورد با خطوط برق، سقوط ابزار، باد شدید، بارندگی، رعدوبرق، کاهش دید، نقص سیستم هیدرولیک، خطای اپراتور، خطای ریگر و ارتباط نامناسب بین اپراتور و سیگنال‌من.

مرحله سوم: تعیین افراد در معرض خطر

باید مشخص شود چه افرادی ممکن است آسیب ببینند: افراد داخل سبد، اپراتور جرثقیل، ریگر، سیگنال‌من، کارکنان اطراف، پیمانکاران و بازدیدکنندگان.

مرحله چهارم: ارزیابی ریسک

در این مرحله احتمال وقوع حادثه و شدت پیامد آن بررسی می‌شود.

مرحله پنجم: تعیین اقدامات کنترلی

پس از ارزیابی، اقدامات اصلاحی تعیین می‌شوند. نمونه اقدامات: استفاده از جرثقیل مناسب، بازرسی تجهیزات، نصب تگ‌لاین (Tag Line)، محدود کردن منطقه عملیات، کنترل شرایط جوی، آموزش کارکنان، استفاده از هارنس تمام‌بدن، اجرای Lift Plan و حضور ناظر HSE.

سلسله‌مراتب کنترل خطر (Hierarchy of Controls)

در مدیریت HSE، کنترل ریسک باید بر اساس این ترتیب انجام شود:

1. حذف خطر (Elimination)
2. جایگزینی با روش ایمن‌تر (Substitution)
3. کنترل‌های مهندسی (Engineering Controls)
4. کنترل‌های اداری (Administrative Controls)
5. تجهیزات حفاظت فردی (PPE)

Task Risk Assessment (TRA)

TRA ارزیابی ریسک یک فعالیت مشخص است و برای عملیات‌های خاص مانند حمل نفر با جرثقیل تهیه می‌شود.

موارد بررسی در TRA: مراحل اجرای کار، تجهیزات مورد استفاده، خطرات هر مرحله، احتمال وقوع، شدت پیامد، اقدامات کنترلی و مسئول اجرای کنترل‌ها.

نمونه مراحل TRA برای Man Basket

Job Safety Analysis (JSA)

JSA روشی برای تجزیه هر فعالیت به مراحل کوچک‌تر و شناسایی خطرات هر مرحله است.

مزایای JSA: کاهش خطای انسانی، استانداردسازی روش اجرا، افزایش هماهنگی تیم، آموزش بهتر کارکنان و کاهش حوادث.

نمونه JSA برای عملیات Man Basket

• مرحله ۱: انتقال جرثقیل به محل – خطرات: برخورد با تجهیزات، واژگونی – کنترل‌ها: بررسی مسیر، کنترل ظرفیت زمین، استقرار صحیح Outrigger.
• مرحله ۲: نصب سبد – خطرات: نصب اشتباه، استفاده از شگل نامناسب – کنترل‌ها: بررسی شماره سریال تجهیزات، کنترل ظرفیت تجهیزات، بازرسی اتصالات.
• مرحله ۳: سوار شدن نفرات – خطرات: سقوط هنگام ورود، باز بودن درب – کنترل‌ها: قفل کردن درب، اتصال لنیارد به نقطه مهار، کنترل تعداد نفرات.
• مرحله ۴: بلند کردن سبد – خطرات: حرکت ناگهانی، نوسان – کنترل‌ها: حرکت نرم جرثقیل، استفاده از Tag Line، ارتباط رادیویی.
• مرحله ۵: انجام عملیات – خطرات: سقوط ابزار، برخورد با سازه، برق‌گرفتگی – کنترل‌ها: ابزار مجهز به لنیارد، رعایت فاصله ایمن از خطوط برق، حضور سیگنال‌من.

Permit to Work (PTW)

تعریف: مجوز انجام کار، یک سیستم مدیریتی است که اجازه می‌دهد فعالیت‌های پرخطر تنها پس از تأیید تمامی الزامات ایمنی آغاز شوند. در صنایع نفت، گاز و پتروشیمی، عملیات حمل نفر بدون مجوز کار معتبر ممنوع است.

اطلاعات ضروری در Permit to Work:

• شماره مجوز
• تاریخ و ساعت شروع
• تاریخ و ساعت پایان
• محل دقیق عملیات
• شرح فعالیت
• مشخصات جرثقیل
• مشخصات سبد حمل نفر
• ظرفیت مجاز
• نام اپراتور
• نام ریگر
• نام سیگنال‌من
• نام افراد داخل سبد
• وضعیت آب‌وهوا
• اقدامات کنترلی
• تجهیزات حفاظت فردی موردنیاز
• تأیید سرپرست اجرا
• تأیید واحد HSE
• امضای مسئول عملیات

مدارک پیوست مجوز کار: پیش از صدور مجوز، معمولاً اسناد زیر باید بررسی شوند: Risk Assessment، TRA، JSA، Lift Plan، گواهی بازرسی جرثقیل، گواهی آزمون سبد حمل نفر، گواهی تجهیزات لیفتینگ، گواهینامه اپراتور، گواهینامه ریگر، گواهینامه کار در ارتفاع و برنامه نجات اضطراری (Rescue Plan).

جلسه پیش از شروع کار (Toolbox Talk)

پیش از آغاز عملیات، تیم اجرایی باید در جلسه‌ای کوتاه شرکت کند که در آن موارد زیر مرور می‌شود:

• شرح کامل عملیات
• خطرات احتمالی
• اقدامات کنترلی
• مسیر حرکت جرثقیل
• روش برقراری ارتباط
• نقش و مسئولیت هر فرد
• اقدامات اضطراری
• شرایط توقف عملیات

شرایط توقف فوری عملیات (Stop Work Authority)

هر یک از اعضای تیم، در صورت مشاهده شرایط ناایمن، باید اختیار توقف عملیات را داشته باشد.

نمونه موارد توقف: افزایش سرعت باد بیش از حد مجاز، نقص جرثقیل یا سبد، خرابی تجهیزات لیفتینگ، قطع ارتباط با اپراتور، حضور افراد غیرمرتبط در محدوده عملیات، مشاهده ترک یا تغییر شکل در سبد، رعدوبرق یا کاهش شدید دید.

اشتباهات رایج در ارزیابی ریسک

• استفاده از فرم‌های تکراری بدون بررسی شرایط واقعی
• نادیده گرفتن شرایط آب‌وهوایی
• ارزیابی نکردن مسیر حرکت سبد
• عدم مشارکت اپراتور و ریگر در تهیه JSA
• بی‌توجهی به برنامه نجات اضطراری
• استفاده از تجهیزات فاقد گواهی بازرسی
• شروع عملیات پیش از صدور Permit to Work

مقدمه

حتی اگر سبد حمل نفر (Man Basket) مطابق استانداردهای OSHA، ASME، ISO، EN و DNV طراحی و ساخته شده باشد، عدم اجرای صحیح عملیات می‌تواند منجر به حوادث مرگبار شود. بررسی گزارش‌های حوادث در صنایع نفت، گاز، پتروشیمی، فولاد و پروژه‌های ساختمانی نشان می‌دهد که بخش قابل توجهی از حوادث ناشی از خطاهای انسانی، ضعف ارتباطات، برنامه‌ریزی نامناسب و عدم رعایت روش اجرای ایمن (Safe Work Method) است.

به همین دلیل، قبل از هر عملیات، تمامی اعضای تیم باید با مسئولیت‌ها، حدود اختیارات و روش اجرای صحیح کار آشنا باشند.

مراحل اجرای ایمن عملیات Man Basket

عملیات حمل نفر باید مطابق یک توالی مشخص انجام شود تا احتمال خطا به حداقل برسد.

مرحله اول: بررسی مدارک و مجوزها

قبل از شروع عملیات، موارد زیر باید تأیید شوند: Permit to Work معتبر، Lift Plan تأییدشده، Risk Assessment، JSA یا TRA، گواهی بازرسی جرثقیل، گواهی آزمون سبد حمل نفر، گواهی تجهیزات لیفتینگ و تأیید واحد HSE.

مرحله دوم: بازرسی تجهیزات

پیش از نصب سبد، تمامی تجهیزات باید به‌صورت چشمی و فنی بررسی شوند. موارد مهم شامل: جرثقیل، هوک (Hook)، ضامن ایمنی قلاب، سیم‌بکسل، شگل (Shackle)، اسلینگ، اسپریدر (در صورت استفاده)، سبد حمل نفر، نقاط اتصال لنیارد، درب و قفل سبد، کف ضدلغزش و پلاک مشخصات. هرگونه ترک، خوردگی شدید، تغییر شکل، یا نقص عملکرد باید باعث توقف عملیات تا رفع ایراد شود.

مرحله سوم: استقرار جرثقیل

استقرار صحیح جرثقیل یکی از مهم‌ترین عوامل جلوگیری از واژگونی است. مواردی که باید کنترل شوند: استحکام زمین، تراز بودن جرثقیل، باز بودن کامل جک‌های تعادل (Outriggers)، استفاده از صفحات توزیع بار (Crane Mats یا Steel Plates) در صورت نیاز، فاصله ایمن از گودبرداری، شیب، کانال و لبه‌های خاکی، فاصله ایمن از خطوط برق و موانع.

مرحله چهارم: نصب Man Basket

پس از استقرار جرثقیل: تجهیزات اتصال مطابق ظرفیت انتخاب شوند، شگل‌ها در جهت صحیح نصب شوند، ضامن قلاب کاملاً بسته باشد، از پیچ‌خوردگی اسلینگ جلوگیری شود، طول اسلینگ‌ها متقارن باشد و تعادل سبد کنترل شود.

مرحله پنجم: آزمون عملکرد (Trial Lift)

قبل از ورود افراد، یک لیفت آزمایشی بدون سرنشین انجام شود تا موارد زیر بررسی گردد: تعادل سبد، عملکرد جرثقیل، عملکرد ترمزها، نوسان سبد، عملکرد سیستم‌های هیدرولیک و صحت ارتباط بین اپراتور و سیگنال‌من. در صورت مشاهده هرگونه ناهنجاری، عملیات باید متوقف شود.

مرحله ششم: ورود افراد به سبد

پیش از ورود: افراد باید از تجهیزات حفاظت فردی مناسب استفاده کنند، لنیارد به نقطه مهار داخل سبد متصل شود، تعداد افراد از ظرفیت مجاز تجاوز نکند، ابزارها به Tool Lanyard مجهز باشند و درب سبد بسته و قفل شود.

مرحله هفتم: عملیات لیفت

در هنگام لیفت: حرکت جرثقیل باید نرم و بدون شتاب ناگهانی باشد، از چرخش سریع بوم جلوگیری شود، توقف‌های ناگهانی ممنوع است، از حرکت هم‌زمان چند محور جرثقیل، مگر در صورت مجاز بودن توسط سازنده و برنامه لیفت، خودداری شود و افراد داخل سبد نباید از نرده‌ها بالا بروند یا برای افزایش ارتفاع از نردبان، جعبه یا وسایل مشابه استفاده کنند.

وظایف اپراتور جرثقیل

اپراتور، مسئول مستقیم کنترل حرکت جرثقیل است و باید دارای گواهینامه معتبر و تجربه کافی باشد.

مهم‌ترین وظایف: انجام بازرسی روزانه جرثقیل، بررسی نمودار ظرفیت (Load Chart)، اطمینان از تراز بودن جرثقیل، اجرای دستورات سیگنال‌من، حرکت نرم و یکنواخت، توقف عملیات در شرایط ناایمن، حفظ تمرکز کامل، عدم ترک کابین هنگام حضور نفرات در سبد و خودداری از انجام هرگونه حرکت بدون هماهنگی.

وظایف ریگر (Rigger)

ریگر مسئول انتخاب، نصب و کنترل تجهیزات لیفتینگ است.

وظایف اصلی: انتخاب صحیح اسلینگ، شگل و متعلقات، کنترل ظرفیت تجهیزات، بازرسی قبل از استفاده، نصب صحیح اتصالات، کنترل تعادل بار، اطمینان از بسته بودن ضامن قلاب و همکاری نزدیک با سیگنال‌من و اپراتور.

وظایف سیگنال‌من (Signalman / Banksman)

سیگنال‌من حلقه ارتباطی بین اپراتور و محل عملیات است.

مسئولیت‌ها: هدایت جرثقیل با علائم استاندارد، حفظ دید مناسب نسبت به بار و سبد، کنترل مسیر حرکت، جلوگیری از ورود افراد غیرمرتبط به محدوده عملیات، اعلام دستور توقف در شرایط خطرناک و استفاده از بی‌سیم در صورت نبود دید مستقیم. در هر عملیات باید تنها یک سیگنال‌من مسئول فرمان‌دهی باشد تا از صدور دستورات متناقض جلوگیری شود.

وظایف افراد داخل سبد

افراد داخل سبد نیز مسئولیت‌های مهمی بر عهده دارند.

الزامات: استفاده از هارنس تمام‌بدن، اتصال لنیارد به نقطه مهار داخل سبد، عدم خروج از سبد در حالت معلق، عدم نشستن روی نرده‌ها، عدم ایجاد حرکت ناگهانی یا تکان دادن سبد، استفاده از Tool Lanyard برای ابزارها، رعایت ظرفیت مجاز و گزارش فوری هرگونه وضعیت غیرعادی.

تجهیزات حفاظت فردی (PPE)

حداقل تجهیزات موردنیاز عبارت‌اند از: کلاه ایمنی دارای بند زیر چانه، هارنس تمام‌بدن استاندارد، لنیارد مناسب، کفش ایمنی ضدلغزش، دستکش کار، عینک ایمنی (در صورت نیاز)، لباس کار مناسب و جلیقه نجات در عملیات دریایی.

شرایط آب‌وهوایی

شرایط جوی تأثیر مستقیمی بر ایمنی عملیات دارد. عملیات باید در شرایط زیر متوقف شود: وزش باد شدید بیش از حد مجاز تعیین‌شده توسط سازنده جرثقیل یا برنامه لیفت، رعد و برق، بارندگی شدید، مه غلیظ و کاهش دید، طوفان شن، یخ‌زدگی تجهیزات و امواج نامناسب در عملیات دریایی. شرایط محیطی باید به‌صورت مستمر پایش شود و تنها بررسی اولیه کافی نیست.

فاصله ایمن از خطوط برق

یکی از مهم‌ترین عوامل بروز حوادث مرگبار، تماس جرثقیل یا سبد با خطوط برق است. برای پیشگیری: محل خطوط برق پیش از شروع کار شناسایی شود، فاصله ایمن مطابق مقررات ملی و دستورالعمل شرکت برق رعایت شود، در صورت لزوم، برق خط قطع یا ایزوله گردد و در نزدیکی خطوط برق از ناظر ایمنی استفاده شود.

ارتباطات در عملیات Man Basket

ارتباط مؤثر، یکی از ارکان اصلی عملیات ایمن است.

روش‌های ارتباط: علائم استاندارد دستی (Hand Signals)، بی‌سیم (Radio Communication)، هدست‌های ضد نویز در محیط‌های صنعتی و علائم اضطراری از پیش تعیین‌شده. تمام اعضای تیم باید قبل از شروع کار، علائم و اصطلاحات مورد استفاده را مرور و درک کنند.

شرایط توقف فوری عملیات

عملیات باید فوراً متوقف شود اگر: سرعت باد از حد مجاز فراتر رود، ارتباط با اپراتور قطع شود، نقص فنی در جرثقیل یا سبد مشاهده شود، تجهیزات لیفتینگ آسیب ببینند، افراد غیرمرتبط وارد محدوده عملیات شوند، نشانه‌ای از ترک، تغییر شکل یا صدای غیرعادی در تجهیزات مشاهده شود، وضعیت جسمانی یکی از افراد داخل سبد نامناسب باشد یا هر عضو تیم شرایط را ناایمن تشخیص دهد و اختیار «Stop Work Authority» را اعمال کند.

خطاهای رایج در اجرای عملیات

بررسی حوادث واقعی نشان می‌دهد که بسیاری از رخدادها ناشی از اشتباهات زیر هستند:

• استفاده از سبد فاقد گواهی بازرسی
• نصب نادرست شگل یا اسلینگ
• اضافه‌بار نسبت به ظرفیت مجاز
• حرکت سریع یا ناگهانی جرثقیل
• انجام عملیات در باد شدید
• نبود ارتباط مؤثر بین اپراتور و سیگنال‌من
• استفاده نکردن از هارنس یا اتصال نادرست لنیارد
• حمل هم‌زمان نفر و بار
• ورود افراد بیش از ظرفیت سبد
• نادیده گرفتن هشدارهای HSE

بهترین رویه‌های عملیاتی (Best Practices)

برای دستیابی به بالاترین سطح ایمنی، توصیه می‌شود:

• فقط از Man Basket دارای طراحی مهندسی، پلاک مشخصات و گواهی آزمون معتبر استفاده شود.
• تمامی تجهیزات لیفتینگ پیش از هر شیفت بازرسی شوند.
• جلسه Toolbox Talk قبل از عملیات برگزار شود.
• محدوده عملیات با موانع و علائم هشدار ایمن‌سازی شود.
• از تجهیزات حفاظت فردی استاندارد و دارای تأییدیه استفاده گردد.
• برنامه نجات اضطراری پیش از شروع کار تدوین و تمرین شود.
• تمامی مراحل عملیات مطابق Lift Plan، JSA و Permit to Work اجرا شود.

جمع‌بندی بخش

مقدمه

با وجود رعایت تمامی الزامات طراحی، ساخت، بازرسی و بهره‌برداری، هیچ عملیات حمل نفر با Man Basket بدون ریسک نیست. وقوع نقص فنی، تغییر ناگهانی شرایط آب‌وهوایی، خطای انسانی یا حوادث پیش‌بینی‌نشده ممکن است افراد داخل سبد را در شرایط اضطراری قرار دهد.

به همین دلیل، تمامی استانداردهای معتبر از جمله OSHA، ASME B30.23، ISO 12480، BS 7121، API RP 2D، DNV و IMCA تأکید می‌کنند که پیش از شروع عملیات، برنامه نجات اضطراری (Emergency Rescue Plan) باید تهیه، تأیید و برای تمامی اعضای تیم تشریح شود.

برنامه نجات اضطراری (Emergency Rescue Plan)

هدف برنامه نجات: نجات سریع، ایمن و کنترل‌شده افراد در صورت وقوع حادثه و جلوگیری از تشدید خسارات.

برنامه نجات باید برای هر پروژه و هر عملیات به‌صورت اختصاصی تهیه شود و حداقل شامل موارد زیر باشد:

• شرح عملیات
• محل دقیق انجام کار
• نوع جرثقیل
• مشخصات Man Basket
• تعداد نفرات
• مسیرهای دسترسی
• تجهیزات نجات
• مسئولیت اعضای تیم
• روش برقراری ارتباط
• شماره تماس مراکز امدادی
• نقشه محل عملیات
• محل استقرار آمبولانس یا تیم پزشکی

شرایطی که نیاز به اجرای برنامه نجات دارند

• خرابی جرثقیل در حالت معلق
• قطع برق جرثقیل
• نقص سیستم هیدرولیک
• پارگی سیم‌بکسل
• آسیب به سبد
• مصدومیت یا بیهوشی فرد داخل سبد
• آتش‌سوزی
• نشت مواد شیمیایی
• انفجار
• وقوع زلزله
• رعدوبرق یا طوفان شدید
• برخورد سبد با سازه
• گیر کردن سبد بین تجهیزات

اصول واکنش به شرایط اضطراری

در صورت وقوع حادثه، تیم باید با حفظ آرامش و مطابق برنامه عمل کند. مراحل اصلی عبارت‌اند از:

1. توقف فوری عملیات.
2. ایمن‌سازی محدوده.
3. اطلاع به اتاق کنترل یا مرکز فرماندهی.
4. ارزیابی وضعیت افراد داخل سبد.
5. جلوگیری از تصمیم‌های شتاب‌زده.
6. اجرای روش نجات از پیش تعیین‌شده.
7. انتقال مصدومان به مرکز درمانی در صورت نیاز.
8. حفظ صحنه حادثه برای بررسی‌های بعدی (در صورت امکان و بدون به خطر انداختن جان افراد).

مسئولیت اعضای تیم در شرایط اضطراری

اپراتور جرثقیل: توقف ایمن تمامی حرکات، حفظ پایداری جرثقیل، کاهش آرام سبد در صورت امکان و اجرای دستورات فرمانده عملیات.

ریگر: بررسی وضعیت تجهیزات لیفتینگ، کنترل محل حادثه و همکاری در عملیات نجات.

سیگنال‌من: هدایت اپراتور، برقراری ارتباط با تیم نجات و کنترل محدوده خطر.

مسئول HSE: مدیریت عملیات اضطراری، هماهنگی با اورژانس، ثبت حادثه و نظارت بر اجرای برنامه نجات.

افراد داخل سبد: حفظ آرامش، باقی ماندن داخل سبد، خودداری از جدا کردن لنیارد، پیروی از دستور تیم نجات و اعلام وضعیت جسمانی خود از طریق بی‌سیم یا علائم.

تجهیزات مورد نیاز برای نجات

• تجهیزات حفاظت فردی
• کیت نجات کار در ارتفاع (Rescue Kit)
• طناب نجات
• تجهیزات فرود کنترل‌شده
• برانکارد
• جعبه کمک‌های اولیه
• کپسول آتش‌نشانی
• بی‌سیم
• چراغ اضطراری
• آمبولانس (در پروژه‌های بزرگ)

واکنش در سناریوهای اضطراری

خرابی جرثقیل

در صورت از کار افتادن جرثقیل: از تکان دادن سبد جلوگیری شود، افراد داخل سبد در جای خود باقی بمانند، در صورت امکان، از سیستم اضطراری جرثقیل استفاده شود و در صورت نیاز، جرثقیل کمکی مستقر شود.

وزش باد شدید

اگر در حین عملیات سرعت باد به حد غیرمجاز برسد: عملیات متوقف شود، از حرکت‌های سریع خودداری گردد و در صورت امکان، سبد به‌آرامی پایین آورده شود.

برخورد با خطوط برق

در این شرایط: هیچ فردی نباید سبد یا جرثقیل را لمس کند، با شرکت برق تماس گرفته شود و تا ایمن‌سازی کامل محل، از نزدیک شدن به تجهیزات خودداری شود.

سقوط ابزار

در صورت سقوط ابزار: عملیات فوراً متوقف شود، محدوده ایمن‌سازی گردد، علت حادثه بررسی و اصلاح شود و پیش از ادامه کار، اطمینان حاصل شود که ابزارهای باقی‌مانده با لنیارد مناسب مهار شده‌اند.

تحلیل حوادث واقعی (Case Studies)

حادثه اول: اضافه‌بار سبد

شرح حادثه: در یک پروژه ساختمانی، به‌دلیل حضور تعداد نفرات بیش از ظرفیت مجاز و حمل هم‌زمان ابزار سنگین، سبد دچار ناپایداری شد و عملیات متوقف گردید.

علت اصلی: عدم رعایت ظرفیت مجاز، نبود کنترل قبل از لیفت.

درس‌آموخته: ظرفیت مجاز باید همیشه رعایت شود و تعداد نفرات و وزن تجهیزات پیش از عملیات کنترل گردد.

حادثه دوم: سقوط ابزار

شرح حادثه: در یک پالایشگاه، یک آچار بدون لنیارد از داخل سبد سقوط کرد و به تجهیزات زیرین آسیب رساند.

علت: استفاده نکردن از Tool Lanyard.

اقدام اصلاحی: اتصال تمامی ابزارها به لنیارد مخصوص و کنترل تجهیزات پیش از شروع کار.

حادثه سوم: عملیات در شرایط نامساعد جوی

شرح حادثه: عملیات در باد شدید ادامه یافت و سبد دچار نوسان شدید شد. خوشبختانه با توقف به‌موقع عملیات، حادثه جدی رخ نداد.

درس‌آموخته: شرایط آب‌وهوایی باید به‌طور مستمر پایش شود و در صورت عبور از حدود مجاز تعیین‌شده در برنامه لیفت یا دستورالعمل سازنده، عملیات متوقف گردد.

چک‌لیست بازرسی روزانه Man Basket

چک‌لیست بازرسی هفتگی

چک‌لیست بازرسی ماهانه

اشتباهات رایج که باید از آن‌ها اجتناب کرد

• استفاده از سبد فاقد گواهی آزمون
• انجام عملیات بدون Permit to Work
• حذف مرحله JSA یا Risk Assessment
• حمل بار همراه با نفرات
• اضافه‌بار
• ادامه عملیات در شرایط جوی نامناسب
• استفاده از تجهیزات لیفتینگ معیوب
• نبود برنامه نجات اضطراری
• عدم آموزش کارکنان
• حذف بازرسی پیش از استفاده

پرسش‌های متداول (FAQ)

جمع‌بندی نهایی مقاله

منابع و مراجع معتبر

استانداردها و مقررات بین‌المللی

• OSHA 29 CFR 1926.1431 – Hoisting Personnel
• OSHA 29 CFR 1910 – Occupational Safety and Health Standards
• ASME B30.23 – Personnel Lifting Systems
• ASME BTH-1 – Design of Below-the-Hook Lifting Devices
• ASME B30.5 – Mobile and Locomotive Cranes
• ASME B30.10 – Hooks
• ASME B30.20 – Below-the-Hook Lifting Devices
• ISO 12480 – Cranes — Safe Use
• ISO 4309 – Cranes — Wire Ropes — Care and Maintenance, Inspection and Discard
• ISO 9927 – Cranes — Inspections
• EN 14502 – Cranes — Equipment for Lifting Persons
• EN 13155 – Non-fixed Load Lifting Attachments
• EN 280 – Mobile Elevating Work Platforms (MEWP)
• API RP 2D – Operation and Maintenance of Offshore Cranes
• DNV Standards for Offshore Lifting Appliances
• LOLER 1998 – Lifting Operations and Lifting Equipment Regulations
• PUWER 1998 – Provision and Use of Work Equipment Regulations
• BS 7121 – Safe Use of Cranes
• IMCA Guidance on Lifting Operations and Personnel Transfer
• LEEA Technical Guidance
  • ASME B30.23 – Personnel Lifting Systems
  • ASME BTH-1 – Design of Below-the-Hook Lifting Devices
  • ASME B30.5 – Mobile and Locomotive Cranes
  • ASME B30.10 – Hooks
  • ASME B30.20 – Below-the-Hook Lifting Devices
  • OSHA 29 CFR 1926.1431 – Hoisting Personnel
  • OSHA 29 CFR 1910 – Occupational Safety and Health Standards
  • DNV Standards for Offshore Lifting Appliances
  • API RP 2D – Operation and Maintenance of Offshore Cranes
  • LOLER 1998 – Lifting Operations and Lifting Equipment Regulations
  • PUWER 1998 – Provision and Use of Work Equipment Regulations
  • BS 7121 – Safe Use of Cranes
  • LEEA Technical Guidance
  • IMCA Guidance on Lifting Operations and Personnel Transfer
  • OSHA 29 CFR 1926.1431
  • ASME B30.23 Personnel Lifting Systems
  • ANSI/ASSP A10 Series (در موارد مرتبط با ایمنی ساخت‌وساز)
  • دستورالعمل‌های HSE شرکت‌های نفت، گاز و پتروشیمی (در صورت استفاده در پروژه)
